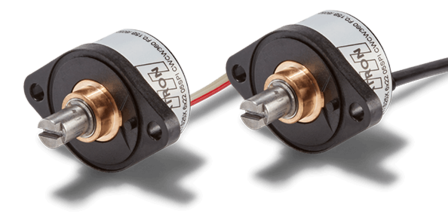

Encoder rotativo ETx25F

Encoder ETx25F a efecto Hall 3D para montaje en brida

Encoder rotatorio con una profundidad de carcasa de 14,5 mm para montaje en brida, en variantes de una o varias vueltas programables, con una gran variedad de electrónica y opciones de software

  • Como codificador de una o varias vueltas programable
  • µProcesador 3D Hall con procesamiento digital de señales
  • Interfaces analógicas, incrementales o SER, SPI
  • Baja profundidad de la carcasa (14,8 mm)
  • Montaje con brida
  • Gran variedad de opciones y variantes
  • Desarrollado y fabricado en Alemania
SSI gray signalVDCPWM signalincrementalDifferentialSerial SPI/SERUVW signal
Resolución Incremental ≥ 1000 ppr., Absoluto 12 bit, Absoluto 14 bit
Funciones / Características especiales Sin tope mecánico, Programable por el cliente
Señal de salida Analógica, Serial, Incremental, PWM
Clase de protección Hasta IP55
Tecnología Encoder magnético de efecto Hall
Diámetro del eje 6.00 mm, 6.35 mm
Diámetro de la carcasa 23.5 mm
Montaje Brida

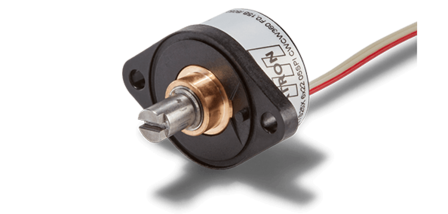

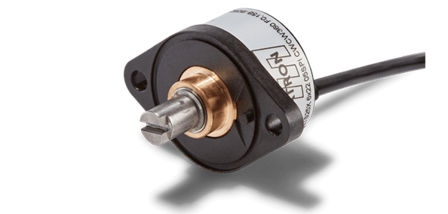

Conexión eléctrica Axial, Cable plano, Cable
ängulo de rotación eléctrico efectivo 0...10° up to 0...72000°
Profundidad de carcasa 14.8 mm
Descripción
Cerrar
Descripción del producto: Encoder ETx25F a efecto Hall 3D para montaje en brida

Los encoders ETx25F se utilizan para la medición angular fiable con un cojinete de fricción metálico endurecido y templado: como variante monovuelta (360°) con salida analógica, PWM, incremental, SER o SPI o como variante multivuelta (hasta 72000°) con salida analógica. El ETx25F puede utilizarse hasta con requisitos ambientales medios (desde el lado del eje, máx. IP55M/IP66S).

Como todos los encoders de la clase ETx25, la familia ETx25F forma parte de esta plataforma de sensores. Lo que tienen en común estos codificadores rotativos es la medición angular sin contacto, la alta fiabilidad, la larga vida útil y la linealidad independiente de hasta ±0,3% para las variantes monovuelta y ±0,05% @3600° para las variantes multivuelta. El codificador con brida ETx25F con carcasa de Ø23,5 mm y 14,8 mm de profundidad se fija mediante dos tornillos M3 (tornillos no incluidos). Para proteger contra la entrada de líquido y polvo entre el panel de montaje y el codificador, se incluye también una junta tórica en el volumen de suministro si se elige la opción D para el grado de protección hasta IP55M/IP66S. Las opciones de conexión eléctrica, como el cable plano o redondo, completan el perfil. El ETA25F PM es un codificador multivuelta. Viene programado de fábrica con un ángulo de giro eléctrico efectivo de 10 vueltas = 3600°. Bajo demanda se pueden programar otros ángulos de rotación eléctricos efectivos definidos por el usuario como opción, o puede ser programado por el propio usuario (hasta 72000°). Para que el usuario pueda programar la ETA25F PM de forma rápida, segura y sencilla, MEGATRON recomienda el dispositivo de programación opcional disponible PRO. El dispositivo de programación sólo se necesita una vez. Con el dispositivo de programación, se puede programar cualquier número de codificadores rotativos ETA25F PM. La programación asistida por el usuario también es posible mediante la creación de un circuito externo. La forma de construir el circuito externo se describe en la guía de programación.

Se puede elegir entre las siguientes electrónicas: Electrónica monovuelta:

  • Encoder absoluto ETA25F (versión redundante ETA25F X): Proporciona una señal analógica absoluta con una resolución de 12 bits. Para aplicaciones críticas y de seguridad, el ETA25F X ofrece una electrónica redundante y con aislamiento galvánico.
  • Codificador analógico absoluto ETP25F: Salida de ancho de pulso (PWM).
  • Encoder incremental ETI25F: Con hasta 1024 pulsos / por revolución y disponibilidad de las siguientes señales de salida: TTL, Push-Pull o Open Collector.
  • Encoder absoluto ETS25F con salida digital: 12 bits de resolución con interfaz SER y en 14 bits de resolución con interfaz SPI.

Electrónica multivuelta:

  • Encoder multivuelta ETP25F PM con salida analógica, programable directamente in situ: Un solo dispositivo para diferentes ángulos de giro, sentido de giro. Sólo se necesita un dispositivo codificador de ángulos para diferentes requisitos, que puede programarse casi siempre que sea necesario. El ETA25K PM mide ángulos desde 0...10° hasta 0...72000° (absoluto). Por lo tanto, los encoders también son adecuados para ángulos inferiores a 360° en aplicaciones monovueltas que deban programarse.

El diseño modular de la familia ETx25F ofrece la posibilidad de elegir entre distintas variantes electrónicas con diferentes suministros de tensión, así como interfaces eléctricas. Por ejemplo, como interfaces se puede elegir entre salidas de corriente y de tensión, SER / SPI, salidas incrementales o PWM. El gran número de variantes estándar también puede adaptarse o ampliarse con soluciones específicas para el cliente. De este modo, se pueden solicitar cientos de combinaciones posibles. Las opciones más populares son, por ejemplo, el cambio del sentido de giro de CW (sentido de las agujas del reloj) a CCW (sentido contrario) y los ángulos de giro definidos por el usuario.
