ICS Integrated circuits as counters

Circuitos integrados como contadores y para el control de contadores

ICS: puede combinarse con codificadores rotativos ópticos y sensores lineales con salida incremental

Descripción
Cerrar

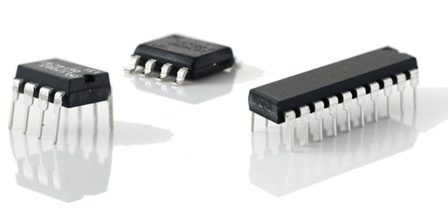

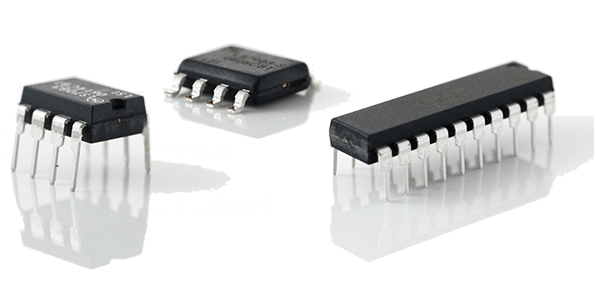

Descripción del producto: Circuitos integrados como contadores y para el control de contadores

El LS7083/4N permite que los codificadores incrementales de eje accionen contadores estándar de subida/bajada. Conecte las salidas de cuadratura del codificador a las entradas A y B. Las salidas del LS7083N pueden conectarse directamente a las entradas de reloj ascendente y descendente de contadores como el 74193 o el 40193. Los chips de interfaz de codificador a contador de próxima generación ya están disponibles y se recomiendan para las nuevas aplicaciones (paquete DIP, LS7183N / LS7184N, o paquete SOIC, LS7183N-S / LS7184N-S).

El LS7166 es un contador CMOS de 24 bits que puede programarse para funcionar en varios modos. El modo de funcionamiento se configura escribiendo palabras de control en los registros de control internos. Hay tres registros de control de 6 bits y uno de 2 bits para configurar las características funcionales del circuito. Además de los registros de control, hay un registro de estado de salida de 5 bits que indica el estado actual del contador. El CI se comunica con los circuitos externos a través de un bus de E/S de 8 bits de tres estados. Las palabras de control y datos se escriben en el LS7166 a través del bus. Además del bus de E/S, hay una serie de entradas y salidas discretas para facilitar las funciones de control instantáneas basadas en hardware y la indicación de estado instantánea.
