Resistencias de precisión

Datos interesantes sobre estas resistencias

Guía para resistencias de precisión

Resistencias de medición

Resistencias de precisión para una gran exactitud

Las resistencias de medición se utilizan como "patrones" en aplicaciones de medición de corriente y tensión. Por lo tanto, las resistencias de medición son básicamente resistencias de precisión debido a su propósito y deben tener precisiones muy altas. Con valores máximos de hasta ±0,005% de tolerancia de resistencia y un coeficiente de temperatura de < ±1 ppm/°C, estas resistencias de medición ultraprecisas están hechas para la construcción de dispositivos de medición de alta precisión.

En casi todas las tecnologías de resistencias, las resistencias de medición pueden fabricarse como resistencias de potencia, divisores de tensión, shunt o SMD con la precisión necesaria. Las resistencias de medición son, con mucha frecuencia, componentes individuales y adaptados con precisión a las necesidades de la aplicación.

En el marco de nuestra "Ingeniería de resistencias", le asesoramos sobre la mejor solución funcional y económica. Con productos de calidad garantizada y una gran fiabilidad de entrega, apostamos por las colaboraciones a largo plazo y le acompañamos durante todo el ciclo de vida de su aplicación.


Guía Resistencias de precisión
Cerrar

¿Qué es una resistencia de medición?

Las resistencias de medición son resistencias óhmicas que deben cumplir los requisitos especialmente exigentes de la metrología de precisión. Por lo tanto, son simpre resistencias de precisión. Se utilizan para medir la corriente y la tensión y suelen emplearse en los circuitos divisores de tensión. Gracias a su valor de resistencia preciso y estable, las corrientes pueden medirse con precisión si se conoce exactamente la tensión (y viceversa). Dependiendo de la aplicación, hay varios tipos de resistencias de precisión adecuados para esta tarea. Sin embargo, entre ellas hay resistencias de potencia especiales y resistencias shunt que son adecuadas para aplicaciones a altas tensiones y/o corrientes. El diseño puede ser muy diferente y el término resistencia de medición se utiliza cuando la aplicación gira en torno a la resolución de una tarea de medición.


Consejos para seleccionar las resistencias de medición

La gama de resistencias de medición y el campo de aplicación son tan amplios que no se puede dar una respuesta general a una simple afirmación sobre qué resistencia es adecuada en cada momento. Las características tecnológicas pueden generalizarse en función del tipo de construcción correspondiente. Las resistencias de medición con elementos de resistencia hechos de alambre (es decir, las resistencias bobinadas) tienen una inductancia debido a su diseño, lo que restringe su uso a altas frecuencias. Aquí se utilizan métodos especiales de bobinado para tratar de reducir significativamente este efecto en las frecuencias relevantes de la aplicación. Ofrecen la mejor posibilidad de conseguir un valor de resistencia exacto con muy buenas tolerancias de resistencia. Por lo tanto, esta ventaja entra en juego sobre todo cuando hay que alcanzar un valor especial de la resistencia total que no está disponible como producto estándar. Sin embargo, si esto no es necesario, las resistencias de lámina metálica y de película metálica suelen ser la mejor opción hoy en día, ya que no presentan estos efectos de frecuencia. Sin embargo, por un lado, el rango de temperatura de funcionamiento es limitado en comparación con las resistencias bobinadas y no todas ellas son adecuadas para una mayor potencia.


Características de una resistencia de precisión

Una resistencia de precisión es, sencillamente, una resistencia más "exacta" que los productos convencionales disponibles a granel. Además del estándar de calidad generalmente más alto, las siguientes características principales son decisivas para el uso del término "resistencia de precisión", según el diseño, para distinguir estas resistencias de las "resistencias estándar":

  • Tolerancias de resistencia mucho más estrictas
  • Producción de valores de resistencia precisos según los requisitos / la función
  • Coeficiente de temperatura inferior (valor TC)
  • Mucho mejor comportamiento a largo plazo
  • Rangos de temperatura más amplios (en parte hasta 300 °C)
  • Mejor comportamiento al ruido de la corriente
  • Supresión de los efectos de inductancia y/o capacitancia
  • Carcasas / conexiones especiales Método de medición de cuatro hilos o Kelvin

Dependiendo de la tecnología y el método, la mejor tolerancia se consigue mediante la selección del material o la selección de las resistencias una vez fabricadas. El coeficiente de temperatura, en cambio, es siempre una propiedad del material. Un mejor comportamiento a largo plazo se consigue utilizando materiales de alta calidad y mediante el envejecimiento artificial o la precarga.

 Ejemplo NC550 @ 100 kΩResistencia convencional de película de carbono "Noname" @100 kΩ
 Metal-Film_resistor_NiCrcarbon_film_resistor
Tolerancia de la resistencia

0.05%

±5%
Coeficiente de temperatura TK±3 ppm / °C-700 a 0 ppm / °C
Tecnología / MaterialPelícula metálica / aleación de NiCrCapa de carbono

La tabla muestra una comparación entre una resistencia de precisión bobinada de nuestra gama y una resistencia de película de carbono convencional comparable.


Tipos de resistencias de precisión

En nuestra cartera de resistencias sólo encontrará resistencias fijas. Esto significa que nuestras resistencias se seleccionan según un valor óhmico fijo. Las resistencias variables, por así decirlo, están en nuestra cartera de potenciadores. Sin embargo, no recomendamos utilizar estos productos como resistencias variables. Básicamente, todas nuestras resistencias son resistencias de precisión por su calidad, función y grado. Las estrechas tolerancias de resistencia, los valores óhmicos seleccionables con precisión, así como la estabilidad y el comportamiento a largo plazo, las diferencian claramente de las resistencias estándar.

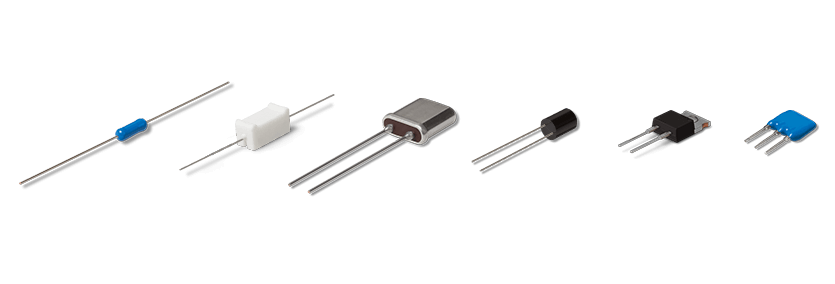

Disponemos de resistencias fijas en las tecnologías:

  • Resistencia de hilo bobinado
  • Resistencia de lámina metálica
  • Resistencia de película metálica
  • Resistencia metálica completa
