¿Qué es una sonda?

Una sonda es un sensor de desplazamiento que detecta el recorrido lineal. Tiene una rosca en un extremo de la varilla de empuje en la que se enrosca un palpador o  cabezal de sonda. Esta sonda se utiliza para "escanear" mecánicamente los objetos para determinar la estructura de la superficie (grosor, altura, profundidad). Para ello se suele utilizar una sonda de desplazamiento con muelle de retorno. El muelle presiona la varilla de empuje junto con el palpador contra el objeto. Dependiendo de la aplicación, la posición puede detectarse convenientemente, por ejemplo, para diferentes alturas o profundidades en una superficie. Para la mecánica y los sensores de la unidad de medición, esto significa: si el nivel en la superficie del objeto cambia, la barra de empuje se mueve en la dirección respectiva. Este movimiento mecánico se "transmite" desde la varilla de empuje a un elemento sensor y se convierte en señales eléctricas.


Tecnologías de sensores

Ofrecemos nuestras sondas con las siguientes tecnologías de sensores:

  • Potenciómetro lineal como sonda
  • Sondas LVDT inductivas
  • Sondas incrementales
  • Sondas basadas en efecto Hall con muelle de retorno

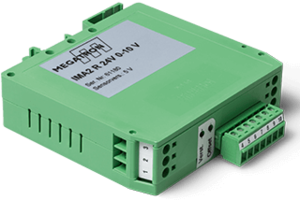

Según la tecnología, los transductores proporcionan señales analógicas, absolutas o incrementales. Para el procesamiento posterior de las señales analógicas, están disponibles nuestros amplificadores de medición IMA2-R para sensores potenciométricos e IMA2-LVDT inductivos.

Las sondas inductivas pueden utilizarse para determinar valores de medición muy pequeños y precisos. Además, estos sensores son especialmente adecuados para su uso en condiciones ambientales desfavorables. Ofrecemos productos con alta protección IP, para alta presión atmosférica así como para rangos de alta temperatura.

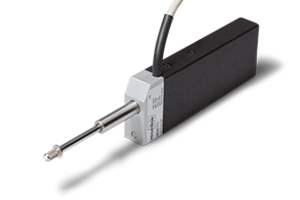

Los sensores de desplazamiento incrementales con tecnología de sensores optoelectrónicos miden virtualmente una distancia real. Esto se hace mediante una varilla de medición de vidrio que ofrece una rejilla fabricada con extrema precisión y que, por tanto, alcanza una exactitud de hasta 1 µm. Son ideales para aplicaciones en la tecnología de medición.

Nuestros potenciómetros lineales son nuestros todoterreno. En el sentido de que pueden utilizarse siempre que la aplicación lo permita. Ofrecen las ventajas de la tecnología potenciométrica y están disponibles en una amplia gama de variantes.


Fuerza de accionamiento y velocidad del muelle

La fuerza de accionamiento de las sondas con muelle de retorno de varilla se determina a temperatura ambiente. Un muelle es un componente mecánico cuyas propiedades pueden cambiar en función de la temperatura ambiente y la frecuencia de uso.

A menudo es necesario ajustar la fuerza de accionamiento a las condiciones ambientales. En estos casos, ofrecemos la posibilidad de optimizar el producto y ajustar la fuerza de accionamiento o la constante elástica del muelle.

Una nota en este punto: por favor, no aplique ningún golpe a la sonda, ya que de lo contrario podría sufrir daños mecánicos. Por ejemplo, no deje que salga bruscamente cuando se retraiga.


Instrucciones de montaje

Para el montaje, existen, por ejemplo, bloques de montaje o bridas de sujeción. Para la compensación de longitudes entre nuestros sensores LVDT y la superficie a medir, también disponemos de extensiones de núcleo en nuestra gama. Las sondas de medición deben montarse en ángulo recto con respecto a la placa base o la superficie de medición. Los sensores de las series MSO y MSV deben montarse en una superficie plana.


Los medidores de longitud detectan el recorrido lineal con un cabezal de sonda atornillado a la varilla de empuje de un sensor de desplazamiento. Se utilizan para la exploración mecánica directa de estructuras superficiales o como interruptores de límite de precisión. Para estas tareas, las sondas están disponibles con o sin muelle de retorno de la varilla de empuje y detectan el recorrido con una clase de precisión a hasta 1 µm.

Para el registro de los valores medidos se dispone de recorridos mecánicos desde 1,3 mm hasta 200 mm con tecnologías de sensores potenciométricos, optoelectrónicos o magnéticos (inductivos o basados en efecto Hall). Cada sistema de medición ofrece ventajas en función de la aplicación correspondiente. A menudo es necesario un ajuste individual para aplicaciones exigentes.

MEGATRON es su socio para la optimización de productos adaptados exactamente a su aplicación. Nuestra pretensión es ofrecer el mejor resultado funcional y económico. Con una gran fiabilidad de entrega y productos de calidad garantizada, apostamos por las colaboraciones a largo plazo y le acompañamos durante toda la vida útil de su aplicación.
