Potenciómetro lineal SPI18

Transductor lineal potenciométrico SPI18

Sensor de desplazamiento en diseño industrial compacto con varilla de empuje guiada frontalmente y rótula para carreras de 25 a 200 mm

  • En un diseño industrial compacto
  • Varilla de empuje guiada frontalmente y rótulas
  • Larga vida útil y precisión
  • Potenciómetro lineal con resolución casi infinita
  • Longitudes de medición de 25 mm a 200 mm
Potentiometer
Recorrido eléctrico efectivo From 25 to 200 mm in 6 variants
Tecnología del sensor Potenciométrico
Clase de proteción Up to IP54 (standard IP40)
Detección de la posición mecánica Front side rod without spring return

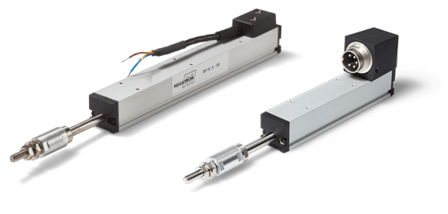

Tipo de conexión eléctrica Cable redondo, Conector
Forma de montaje Mounting clamps (1 set included)
Velocidad de trabajo < 5 m/s
Resolución Analógica continua
Linearidad ind. (mejor) ±0.05% … ±0.2% (dep. on travel)
Temperatura de trabajo min. -30 °C
Temperatura de trabajo max. +105 °C
Tensión de alimentación Potentiometric
Señal de salida electr. (tensión - potenciométrico)
Longitud mínima total Corto (< 15 cm), Mediano (15 to 50 cm)
Descripción
Cerrar
Descripción del producto: Transductor lineal potenciométrico SPI18

Los transductores lineales SPI18 se utilizan en aplicaciones industriales que requieren un sensor compacto con rótulas, larga vida útil, alta precisión y una varilla de empuje guiada por delante para longitudes de medición de 25 a 200 mm.

En la serie de sensores de desplazamiento SPI18, la detección mecánica del movimiento lineal se realiza mediante una varilla de empuje guiada frontalmente. En la varilla de empuje se monta una rótula para evitar la desalineación vertical o angular en el acoplamiento mecánico. Gracias a su diseño compacto y robusto de aluminio industrial en perfil de 18x18 mm, la carrera de medición puede alcanzar hasta 200 mm. El sensor SPI18 está disponible con conexión por enchufe o por cable. Para garantizar una alta precisión y una larga vida útil, el principio de medición potenciométrica se realiza con un elemento de resistencia de plástico conductor de alta resolución. Dado que el principio de medición potenciométrica proporciona valores absolutos y no requiere ninguna conversión electrónica, la señal de retroalimentación de posición no tienen ningún retraso, es estable a la temperatura y es robusta frente a las influencias de la EMC. Bajo demanda, es posible personalizar el cable (longitud, acabado con enchufe) o la varilla de empuje (longitud, rosca, plano...).
