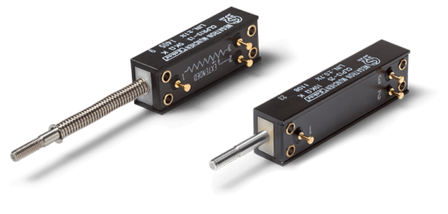

Transductor lineal potenciométrico CLP13

Sensor de desplazamiento con diseño que ahorra espacio y varilla de empuje guiada por delante para carreras de 13 a 100 mm

  • Potenciómetro lineal con resolución casi infinita
  • Diseño compacto que ahorra espacio
  • Longitudes de medición de 13 mm a 100 mm
  • También disponible con sonda de retorno por muelle
  • Larga vida útil
Potentiometer
La ficha técnica
Especificaciones
Recorrido eléctrico efectivo From 13 to 100 mm in 4 variants
Tecnología del sensor Potenciométrico
Clase de proteción IP40
Detección de la posición mecánica Front side rod with/without spring return
Tipo de conexión eléctrica Contactos de soldadura
Forma de montaje Montaje atornillado / Taladros
Velocidad de trabajo < 5 m/s
Resolución Analógica continua
Linearidad ind. (mejor) ±0.1% … ±1% (dep. o. travel & option)
Temperatura de trabajo min. -30 °C
Temperatura de trabajo max. +105 °C
Tensión de alimentación Potentiometric
Señal de salida electr. (tensión - potenciométrico)
Longitud mínima total Corto (< 15 cm), Mediano (15 to 50 cm)
Descripción
Los sensores de desplazamiento de la serie CLP13 sin retorno por ... Más
Descripción
Cerrar
Descripción del producto: Transductor lineal potenciométrico CLP13

Los sensores de desplazamiento de la serie CLP13 sin retorno por muelle / CLPR13 con retorno por muelle se utilizan en aplicaciones en espacios reducidos, que requieren un transductor lineal compacto con larga vida útil, alta precisión y varilla de empuje guiada con una longitud de medición de 13 a 100 mm.

Los potenciómetros lineales de la serie CLP(R)13 están diseñados para ahorrar espacio y, por tanto, son adecuados para aplicaciones en espacios reducidos. La medición de distancia potenciométrica se realiza con un elemento resistivo de plástico conductor de alta resolución. Gracias a la tecnología de plástico conductivo Comolded, el compacto sensor de medición lineal tiene una vida útil muy larga y una gran precisión gracias a su buena linealidad. Dado que el principio de medición potenciométrica suministra valores absolutos y no requiere conversión electrónica, la señal de retroalimentación de posición se no presenta ningún retraso, es estable a la temperatura y es robusta frente a las influencias de la CEM. En la serie de sensores de desplazamiento CLP(R)13, la detección mecánica del movimiento lineal se realiza mediante una varilla de empuje guiada frontalmente. El sensor de desplazamiento puede utilizarse tanto como palpador como con una varilla de empuje guiada. Se puede personalizar el cable (longitud, acabado con enchufe) o la varilla de empuje (longitud, rosca, plano...) bajo demanda.
