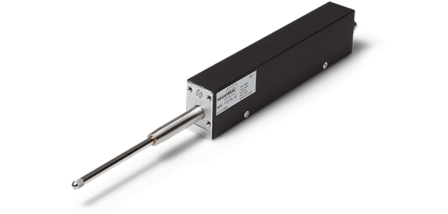

Transductor lineal incremental óptico MSV
Transductor lineal incremental con salida TTL o Line Driver en alta resolución de hasta 5µm para carreras de 30 a 50 mm
- Alta resolución de hasta 5µm
- Para carreras de 30 mm o 50 mm
- Rodamientos de fricción precisos
- Fácil montaje en el eje 8h6mm
- Pulsos de recuento estables a la temperatura gracias a la escala de vidrio
| Recorrido eléctrico efectivo | 30 mm, 50 mm |
|---|---|
| Tecnología del sensor | Incremental (Óptico) |
| Clase de proteción | IP40 |
| Resolución | 5 µm, 10 µm |
| Detección de la posición mecánica | Front side rod with/without spring return |
| Tipo de conexión eléctrica | Cable redondo, Conector |
| Forma de montaje | Montaje atornillado / Taladros |
| Señal de salida electr. | TTL, Line Driver |
| Velocidad de trabajo | < 2 m/s |
| Longitud mínima total | Corto (< 15 cm), Mediano (15 to 50 cm) |
| Tensión de alimentación | 5 V |
La serie MSV es un sensor lineal óptico incremental. La detección mecánica del movimiento lineal se realiza mediante una varilla de empuje guiada frontalmente con un palpador con retorno por muelle interior. opcioalmente se puede montar el objeto a medir directamente sobre la varilla mediante una rosca interior de M2,5. Para alcanzar una alta precisión, la varilla de empuje está guiada con cojinetes de fricción precisos. El eje se monta con apriete dentro de los cojinetes de fricción con un diámetro de ajuste de 8h6 mm. En la varilla de empuje se monta una escala de vidrio de precisión. Dentro de la carcasa del sensor, la escala de vidrio pasa por una placa electrónica con detector óptico que genera pulsos de recuento en el nivel TTL o Line Driver hasta una resolución de 5µm. Debido al material de vidrio, la medición es muy estable a la temperatura.
