Sensor de desplazamiento EDC

Transductor lineal inductivo EDC

Sensor de desplazamiento LVDT compacto con electrónica integrada en dos diseños para pequeñas carreras de medición de 2 mm a 50 mm

  • Muy preciso para carreras de medición pequeñas (2..50 mm)

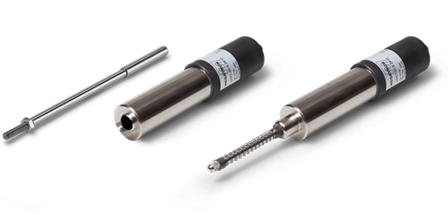

  • En 2 diseños (sonda o núcleo suelto)
  • Para condiciones ambientales adversas (hasta IP67)
  • Muy larga vida útil
  • Adecuado para altas dinámicas
  • Señal analógica absoluta
LVDTVDCProtection class IP67
Recorrido eléctrico efectivo From 2 to 50 mm in 4 variants
Tecnología del sensor Inductivo (LVDT)
Clase de proteción Up to IP67 (standard IP65)
Detección de la posición mecánica Front side push rod with spring return or loose push rod
Tipo de conexión eléctrica Cable redondo, Conector
Forma de montaje Brida, Brackets de montaje / Bloques de montaje
Resolución Analógica continua
Linearidad ind. (mejor) ±0.25% … ±0.75% (dep. on option)
Tensión de alimentación 24 V
Señal de salida electr. 0..20 mA, 4..20 mA, 0..10 V
Longitud mínima total Corto (< 15 cm), Mediano (15 to 50 cm)
Descripción
Cerrar
Descripción del producto: Transductor lineal inductivo EDC

La detección mecánica del movimiento lineal se realiza mediante una varilla de empuje guiada frontalmente o suelta. Existen versiones como sonda (EDCT) con dispositivo de retorno por muelle exterior y con varilla de empuje suelta (EDCL). El principio de medición inductiva del EDC está configurado con una bobina fundida en el bobinado del LVDT. En la carcasa del sensor está integrada la electrónica, que convierte la posición en una señal analógica lineal. Gracias al principio de medición sin contacto, se puede alcanzar una larga vida útil y permite una alta dinámica de la aplicación, especialmente si se deben detectar pequeños movimientos oscilantes. La medición inductiva proporciona valores absolutos, es "true power on" y tiene una alta resolución también para el movimiento en micro pasos. La robusta construcción del EDC inductivo con sellado IP65 (opcional IP67) permite el uso también en aplicaciones de trabajo pesado.
