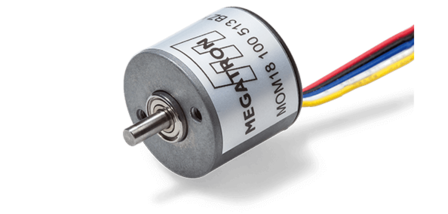

Encoder óptico MOM18
Codificador óptico con cojinete de bolas en carcasa de Ø18 mm con alta resolución angular de hasta 1600 ppr. e índice
- Hasta 1600 ppr.
- 2 canales e índice
- Carcasa de Ø18 mm, rodamientos de bolas
- Colector abierto o linedriver
- Clase de protección IP50
- Salida de cable radial o axial
Tecnología | Encoder óptico |
---|---|
Ángulo de rotación eléctrico efectivo | max. 360° |
Funciones / Características especiales | Carcasa metálica, Sin tope mecánico |
Resolución | 100...1600 ppr. |
Señal de salida | Incremental |
Conexión eléctrica | Axial, Cable, Radial |
Clase de protección | Hasta IP50 |
Montaje | Taladros roscados |
Diámetro del eje | 2,50 mm |
Diámetro de la carcasa | 18 mm |
Profundidad de carcasa | min. 15.5 mm |
El codificador óptico MOM18 es ideal para aplicaciones compactas y exigentes en las que se requiere una alta resolución angular con impulso de referencia.
El encoder óptico MOM18 con rodamiento de bolas presenta una alta resolución de hasta 1600 ppr, una frecuencia límite de 200 kHz y una carcasa metálica compacta de sólo Ø18 mm en IP50. Con estos valores, el encoder incremental es ideal para aplicaciones exigentes en condiciones confinadas. Las interfaces son de colector abierto o linedriver para distancias de transmisión más largas. Además, la conexión enchufable Hirose, ya preparada, permite un cómodo montaje. Asimismo, se puede elegir entre salidas de cable radiales o axiales, en función del espacio disponible.
Ejemplo de aplicación de codificadores rotativos para soluciones de tecnología médica
