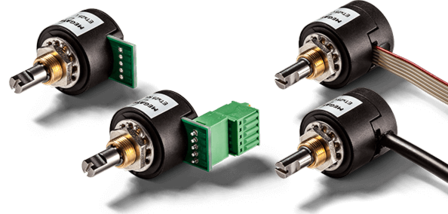

Encoder rotativo ETx25

ETx25 para entrada manual del valor de consigna

El encoder rotatorio con varias señales de salida, el tope mecánico y la inhibición de la rotación sin retenciones garantizan un ajuste manual preciso del punto de consigna

  • Bloqueo de rotación sin retenciones (opcionalmente con retención central)
  • En gran medida insensible a las vibraciones
  • Rango de ajuste mecánico definido
  • Alta calidad y durabilidad
  • Plazos de entrega cortos
  • Fabricado en Alemania
SSI gray signalVDCmAPWM signalincrementalSerial SPI/SERUVW signalProtection class IP65
Resolución Incremental ≥ 1000 ppr., Absoluto 12 bit, Absoluto 14 bit
Funciones / Características especiales With mech. stop, middle detent
Señal de salida Analógica, Serial, Incremental, PWM, SSI, SER, SPI
Clase de protección Hasta IP65
Tecnología Encoder magnético de efecto Hall
Diámetro del eje 6.00 mm, 6.35 mm
Diámetro de la carcasa 25 mm
Montaje Bushing
Conexión eléctrica Radial, Contactos de soldadura, Cable, Conector
ängulo de rotación eléctrico efectivo 360° / with stop max. 310°
Profundidad de carcasa min. 18.8 mm
Descripción
Cerrar
Descripción del producto: ETx25 para entrada manual del valor de consigna

Los codificadores rotativos ETx25 se utilizan como interfaces hombre-máquina en entornos difíciles. Para un ajuste manual preciso del valor de consigna, están equipados con inhibición de rotación continua, tope mecánico opcional y/o retén central.

Los codificadores rotativos de la familia ETx25 son ideales para el ajuste manual de parámetros en las interfaces hombre-máquina. El codificador rotativo basado en la tecnología Hall en una carcasa de Ø25 mm funciona sin desgaste, ofrece una larga vida útil y detecta de forma fiable el punto de consigna en los paneles de mando incluso en las duras condiciones del día a día. Se puede seleccionar de fábrica un tope mecánico de inicio y fin entre 90°, 180°, 270° o 320°. Además, el codificador puede estar equipado con un retén central. El cojinete de fricción templado con bloqueo de giro sin retenciones (opción MT) confiere al codificador de valores nominales un tacto de alta calidad y evita un ajuste involuntario en la aplicación. Gracias al concepto modular, se dispone de una gran selección de señales de salida y conexiones eléctricas.
