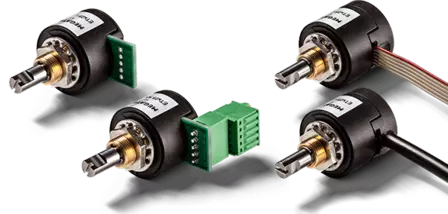

ETx25 pour la saisie manuelle de la valeur de consigne

Le codeur rotatif avec divers signaux de sortie, l'arrêt mécanique et l'inhibition continue de la rotation garantissent une définition manuelle précise de la valeur de consigne.

  • Restriction de la rotation en continu (en option avec encliquetage central)
  • Largement insensible aux vibrations
  • Plage de réglage mécanique définie
  • Qualité et durée de vie élevées
  • Délais de livraison courts
  • Fabriqué en Allemagne
VDCmAPWM signalincrementalSerial SPI/SERProtection class IP66
La fiche technique
Spécifications
Technologie du capteur Codeur magnétique à effet Hall
Angle de rotation électrique effectif 360° / with stop max. 310°
Fonctions / Caractéristiques spéciales With mech. stop, middle detent
Résolution Absolue 12 bit, Incrémental ≥ 1000 ppr., Absolue 14 bit
Signal de sortie Incrémental, SPI, PWM, Analogue, Sérié
Connexion életrique Câble, Radial, Connecteur, Broches à souder
Protection Jusqu'à IP66
Montage Filetage central (Bushing)
Diamètre de l'arbre 6.00 mm, 6.35 mm
Diamètre boîtier 25 mm
Profondeur de boîtier min. 18.8 mm
Description
Les codeurs rotatifs ETx25 sont utilisés comme interface ... Plus
Description
Fermer
Description du produit: ETx25 pour la saisie manuelle de la valeur de consigne

Les codeurs rotatifs ETx25 sont utilisés comme interface homme-machine dans des conditions environnementales difficiles. Pour une définition manuelle précise de la valeur de consigne, ils sont équipés d'une restriction de rotation en continu, d'un arrêt mécanique en option et/ou d'un encliquetage central.

Les codeurs rotatifs de la famille ETx25 sont idéaux pour la saisie manuelle de paramètres dans les interfaces homme-machine. Le codeur angulaire basé sur la technologie Hall dans un boîtier de Ø25 mm fonctionne sans usure, offre une longue durée de vie et saisit de manière fiable la valeur de consigne dans les panneaux de commande, même dans des conditions quotidiennes difficiles. Il est possible de choisir en usine un arrêt mécanique de début et de fin entre 90°, 180°, 270° ou 320°. De plus, le codeur peut être équipé d'un cran central. Le palier lisse traité avec restriction de la rotation en continu (option MT) confère au codeur de consigne son haptique de grande qualité et empêche tout déréglage involontaire dans l'application. Grâce au concept modulaire, un grand choix de signaux de sortie et de raccordements électriques est disponible.
