Encoder rotativo ETx25

Encoder de efecto Hall ETx25

Encoders fiables con numerosas opciones electrónicas y mecánicas para una conexión óptima con la aplicación

  • Serie de codificadores muy versátil
  • Mono o multivuelta
  • Numerosas opciones de conexión y señales de salida
  • Alta calidad y durabilidad del producto
  • Plazos de entrega cortos
  • Fabricado en Alemania
SSI gray signalVDCmAPWM signalincrementalDifferentialSerial SPI/SERUVW signal
Resolución Incremental ≥ 1024 Imp./Udr., Absolute 12 Bit, Absolute 14 Bit
Funciones / Características especiales Sin tope mecánico, Con tope mecánico, Con retenciones
Señal de salida Analógica, Serial, Incremental, PWM, SSI, SER, SPI
Clase de protección Hasta IP66
Tecnología Encoder magnético de efecto Hall
Diámetro del eje 6.00 mm, 6.35 mm
Diámetro de la carcasa 25 mm
Montaje Bushing
Conexión eléctrica Radial, Contactos de soldadura, Cable, Terminal de conexiones
ängulo de rotación eléctrico efectivo max. 360°
Profundidad de carcasa min. 18.8 mm
Descripción
Cerrar
Descripción del producto: Encoder de efecto Hall ETx25

Los encoders ETx25 son adecuados para aplicaciones en las que son importantes una larga vida útil y una óptima adaptabilidad del sensor a la aplicación.

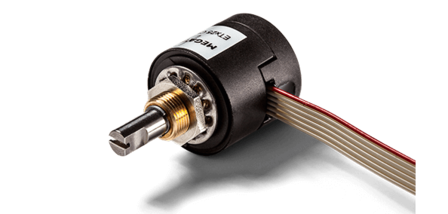

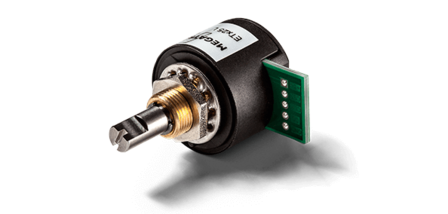

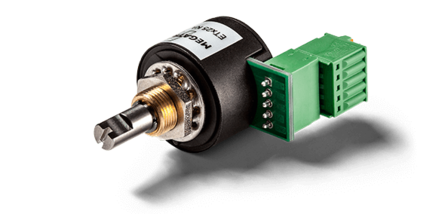

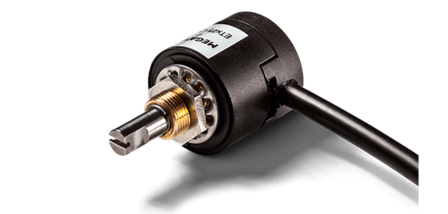

La familia de encoders de efecto Hall ETx25 se caracteriza por su alta fiabilidad y vida útil de más de 100 millones de revoluciones y una linealidad independiente de hasta ±0,3%. Los codificadores detectan los ángulos sin contacto y disponen de un cojinete metálico endurecido y templado. El sensor en carcasa de Ø25 mm con eje de Ø6 mm o 6,35 mm (1/4") se monta mediante una rosca central (tuerca hexagonal SW14 y una arandela dentada incluidas). Una cómoda selección de opciones de conexión eléctrica mediante pins de soldadura, connector, cable redondo o plano completan el perfil. Existen las siguientes variantes electrónicas:

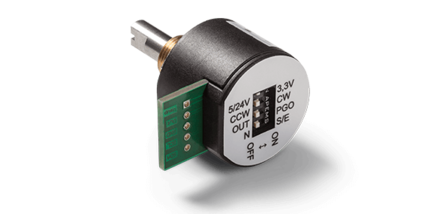

Codificador absoluto monovuelta ETA25 (versión redundante ETA25X):
Suministra una señal analógica absoluta con una resolución de 12 bits. Para aplicaciones críticas de seguridad, se dispone de electrónica aislada galvánicamente y redundante (véase la serie ETA25X en la hoja de datos).

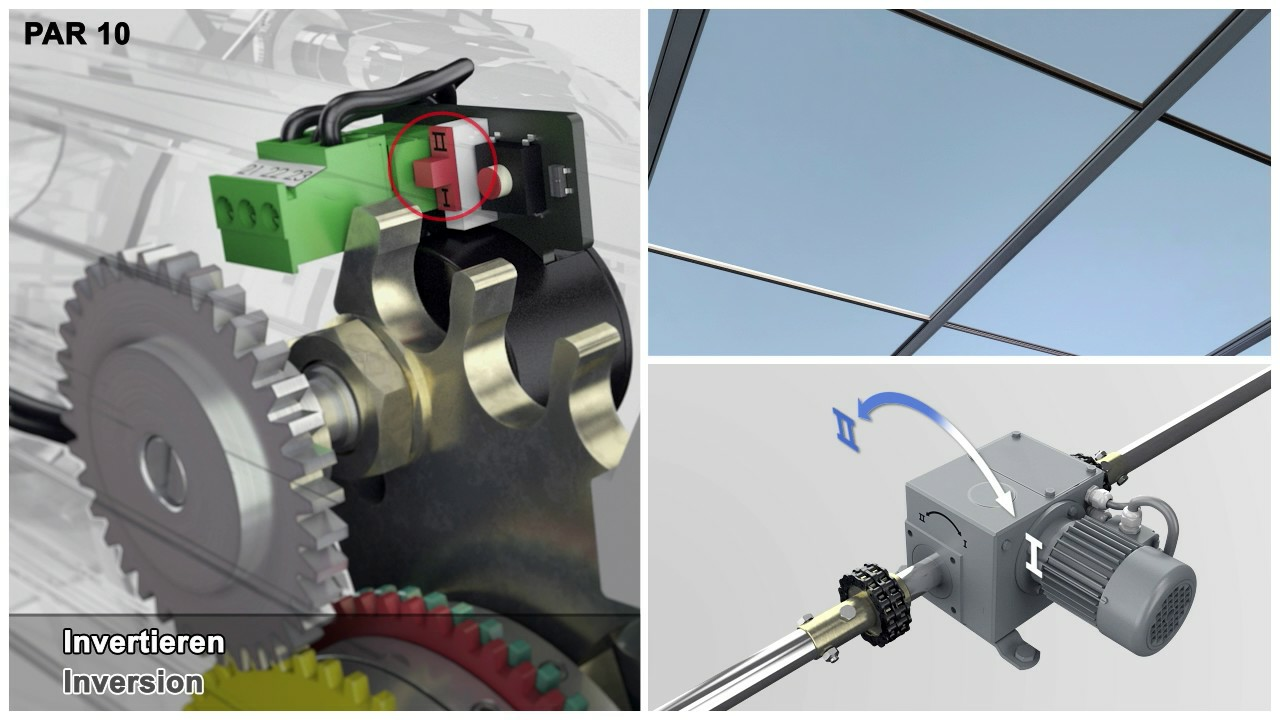

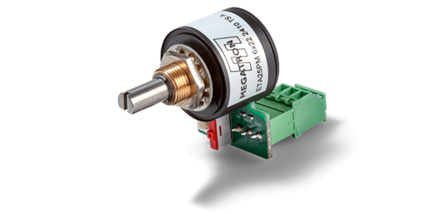

Encoder absoluto programable multivuelta o monovuelta ETA25PM:
Codificador programable para ángulos de rotación de hasta 72000° (200 revoluciones), también puede utilizarse como codificador monovuelta programable. Resolución de 12 bits, con salida de corriente o tensión. La señal se puede programar in situ.

Encoder incremental monovuelta ETI25:
Con hasta 1024 pulsos / Udr. y las señales de salida TTL, push-pull o open collector, así como con line driver (salidas diferenciales) y señales UVW opcionales para la conmutación del motor.

Codificador monovuelta en serie ETS25:
Señales digitales en resolución de 12 bits con interfaz SER o SSI y en resolución de 14 bits con interfaz SPI, disponible de forma redundante para SPI (serie ETS25X).

Encoder monovuelta ETP25 PWM:
Con salida PWM

La amplia selección de variantes electrónicas para diferentes fuentes de alimentación, así como la multitud de interfaces eléctricas para la salida de los valores medidos, permiten integrar de forma óptima los encoders ETx25 en la aplicación. Además, los codificadores pueden personalizarse. Incluso sobre la base de la matriz de pedidos de las fichas técnicas se pueden realizar cientos de combinaciones posibles a corto plazo. Las opciones más populares son, por ejemplo

  • Cambia el sentido de giro de CW (sentido de las agujas del reloj) a CCW (sentido contrario),
  • Ángulos de rotación definidos por el usuario
  •  un anillo de sellado del eje para una mayor protección IP
  • Mayor par de accionamiento / bloqueo de la rotación contra el ajuste involuntario debido a las vibraciones. Al mismo tiempo, ofrece un tacto de alta calidad para su uso para introducir el valor de consigna
  • Opcionalmente con tope mecánico para valores angulares definidos, con o sin posición de retención en la posición central (para su uso como codificador de valores de consigna/codificador de panel)
