Encoder multivuelta ETx25

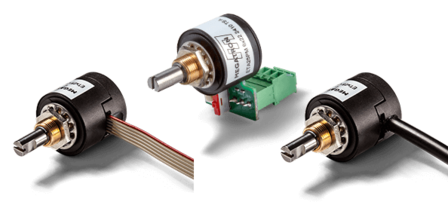

Encoder angular de efecto Hall programable ETA25PM

Codificador rotativo multivuelta programable por el cliente hasta 72000° en carcasa de Ø25 mm, salida analógica e IP66 - para varios ángulos de rotación

  • Un solo dispositivo codificador rotativo multivuelta para diversas exigencias
  • Rango de ángulos y sentido de giro parametrizables in situ
  • Gran durabilidad
  • Corto plazo de entrega
  • Diseñado y fabricado en Alemania
VDC
Resolución Absoluto 12 bit
Funciones / Características especiales Sin tope mecánico, Programable por el cliente
Señal de salida Analógica
Clase de protección Hasta IP66
Tecnología Encoder magnético de efecto Hall
Diámetro del eje 6.00 mm
Diámetro de la carcasa 25 mm
Montaje Bushing
Conexión eléctrica Radial, Cable, Terminal de conexiones
ängulo de rotación eléctrico efectivo 0...10° up to 0...72000°
Profundidad de carcasa min. 18.8 mm
Descripción
Cerrar
Descripción del producto: Encoder angular de efecto Hall programable ETA25PM

El sensor multivuelta programable ETA25PM puede ser parametrizado por el cliente in situ al rango de medición angular deseado y al sentido de giro hasta 10.000 veces.

Un solo aparato para diferentes ángulos de giro, sentido de giro parametrizable directamente in situ. Estas ventajas permiten al usuario las posibilidades de configurar el codificador multivuelta ETA25PM a los requisitos de la aplicación in situ. Sólo se necesita un dispositivo de medición de ángulos para diferentes requisitos, que puede parametrizarse casi siempre que se necesite. El ETA25PM mide ángulos desde 0...10° hasta 0...72000° (absoluto). El ETA25PM está disponible hasta la clase de protección IP66 y tiene una larga durabilidad de más de 100 millones de revoluciones del eje. El sensor compacto en la carcasa de 25 mm con un diámetro de eje de Ø6 mm o Ø6,35 mm es idóneo, por ejemplo, para su uso en unidades de accionamiento como retroalimentación de posición. Bajo demanda se pueden realizar adaptaciones personalizadas de la geometría del eje, el montaje del cable o las conexiones. A petición del cliente, existe una variante de la ETA25PM con botones integrados para la programación de ángulos y el sentido de giro. El ETA25PM viene programado de fábrica con un ángulo de giro efectivo de 10 vueltas = 3600°. Bajo demanda, se pueden programar de fábrica otros ángulos de rotación eléctricamente efectivos definidos por el usuario como opción o estos ser programados por el propio usuario. Para una programación rápida, segura y sencilla de la ETA25PM por parte del usuario, MEGATRON recomienda el programador MEGATRON disponible opcionalmente. El programador sólo se necesita una vez. Con él se puede programar cualquier número de ETA25PM. La programación asistida por el usuario también es posible mediante la creación de un circuito externo. Este circuito externo se describe en la Guía de Programación Para aplicaciones en las que se requiere un codificador monovuelta, está disponible el ETA25PS .

Ejemplo de aplicación de codificadores rotativos para accionamientos
