Encoder multivuelta HTx36

HTx36 - Nivel de resolución estándar

Encoder Hall 3D absoluto o incremental en carcasa metálica de Ø36 mm (hasta IP67) con numerosas opciones electrónicas, mecánicas y de software

Encoder absoluto:

  • Mono o multivuelta
  • Analógico: Salida de tensión/corriente, PWM - 12 bits
  • Digital: SSI, SSI+UVW hasta 16 pares de polos, SER, SPI - hasta 14 bits
  • También redundante

Encoder incremental:

  • A, B, Z también diferencial A, A/, B, B/, Z, Z/
  • Salidas de señal OC, TTL, PP
  • Libre selección del número de impulsos - hasta 1024 ppr.
  • Señales UVW para la conmutación de motores de corriente continua de hasta 16 pares de polos
SSI gray signalVDCmAPWM signalincrementalDifferentialSerial SPI/SERUVW signalProtection class IP67
Resolución Analogue 12 bit, serial 14 bit, incremental up to 1024 ppr.
Funciones / Características especiales Sin tope mecánico, Eje hueco, Programable por el cliente, Carcasa metálica
Señal de salida Analógica, Incremental, PWM, SSI, SER, SPI
Clase de protección Shaft IP65 (option IP67), housing IP68
Tecnología Hall technology
Diámetro del eje Ø6 or Ø8 standard (option ≤Ø4 up to ≤Ø12 mm)
Diámetro de la carcasa 36 mm
Montaje Servobrida, Taladros roscados
Conexión eléctrica Axial, Radial, Cable, Conector
ängulo de rotación eléctrico efectivo max. 72000°
Profundidad de carcasa min. 34 mm / max. 42 mm
Descripción
Cerrar
Descripción del producto: HTx36 - Nivel de resolución estándar

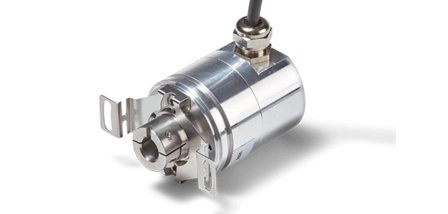

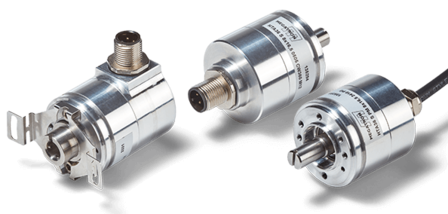

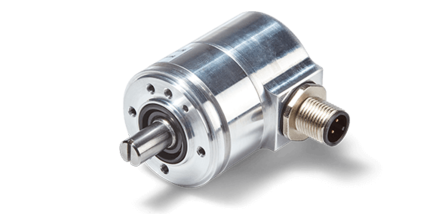

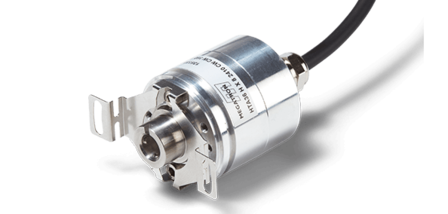

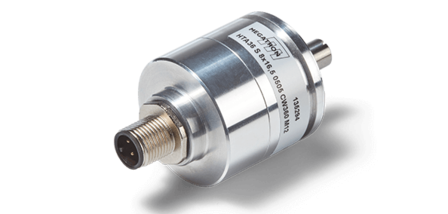

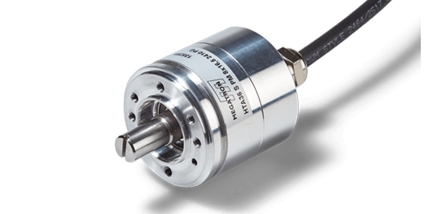

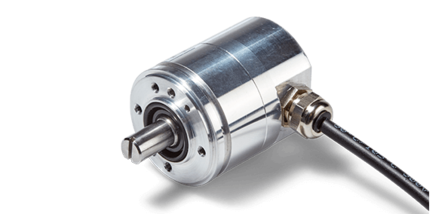

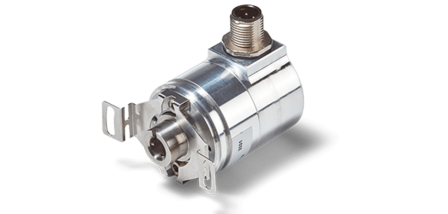

Encoders rotativos HTx36 con eje macizo o hueco en el nivel de resolución estándar

Los encoders HTx36 del tipo "Resolution Level Standard" son una alternativa convincente en el campo de los encoders sin contacto. Cubren el vacío existente entre los requisitos de las aplicaciones sencillas y las más exigentes, como en plantas, equipos de laboratorio, aparatos médicos e instalaciones para la producción de energía renovable.

La familia de encoders HTx36 es una de las más robustas con tecnología de sensor magnético de la gama de productos MEGATRON. Esto es lo que representa la maciza carcasa de aluminio, un rodamiento de doble bola, un eje de acero inoxidable y el alto grado de protección IP, en combinación con una moderna tecnología de sensor magnético basado en gradiente Hall 3D con procesamiento de señales digitales basado en μProcessor.

El diseño del codificador de la serie HTx36 se basa en la creciente experiencia de MEGATRON, adquirida en miles de proyectos durante más de sesenta años. El resultado es un sistema modular formado por componentes de excelente calidad. Los encoders resultantes tienen un alto nivel de compatibilidad con muchas aplicaciones estándar y también están equipados con la capacidad de adaptarse de forma óptima a los requisitos de la aplicación correspondiente. El concepto de encoders modulares permite realizar rápidamente adaptaciones específicas para el cliente, incluso en series pequeñas, sobre la base de un modelo de precios claramente estructurado. Las modificaciones típicas son una geometría de eje específica del cliente, la función de salida de señal, longitudes de cable especiales o cables de conexión eléctrica montados individualmente.

Los encoders HTx36 tienen una vida útil máxima dentro de sus especificaciones y dejan muy atrás a la tecnología de sensores basada en el contacto en cuanto a vida útil, velocidad de actuación continua, estabilidad y repetibilidad de los resultados de medición. En una comparación directa de tecnologías, incluso la robusta detección óptica de valores de medición tiene su desventaja en términos de vida útil. El seguimiento a largo plazo de los encoders MEGATRON en cuanto al número de defectos o fallos muestra que la tasa es prácticamente nula, incluso después de décadas de uso, y se les denomina con razón corredores de resistencia o "Infini(ty) turns".
