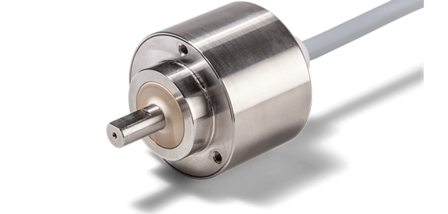

Codificador extremadamente robusto FHx58
Resistencia certificada a los agentes de limpieza y desinfectantes, construcción higiénica probada. Carcasa resistente a la niebla salina en IP67+IP69k para la limpieza a alta presión/chorro de vapor.
- Óptimo para la industria alimentaria y farmacéutica, perfecto para aplicaciones offshore
- Como encoder absoluto (sensor Hall) hasta 16 bits monovuelta / 43 bits multivuelta
- Multivuelta sin batería y sin engranajes (recolección de energía)
- CANopen, CAN SAE J1939, SSI Gray/Binary
- Como encoder incremental optoelectrónico hasta 25000 ppr.
Resolución | max. 16 bit (singleturn), 43 bit (multiturn) / max. 25.000 ppr. |
---|---|
Funciones / Características especiales | Sin tope mecánico, True Power ON, Función Teach-In, Carcasa metálica |
Señal de salida | CANopen, CAN SAE J1939, Incremental, SSI |
Clase de protección | Hasta IP69K |
Tecnología | 3D Hall or optoelectronical |
Diámetro del eje | 10.00 mm |
Diámetro de la carcasa | 58 mm |
Montaje | Servobrida |
Conexión eléctrica | Axial, Radial, Cable |
Ángulo de rotación eléctrico efectivo | max. 3.2·10^15 Degrees (multiturn resolution max. 43 bit) |
Profundidad de carcasa | min. 42 mm / max. 53 mm |
La familia FHx58 es ideal para su uso en la industria alimentaria, farmacéutica y en aplicaciones de alta mar.
Los encoders FHx58 están disponibles en dos tecnologías de sensor:
- Optoelectrónico: encoder incremental (FHI58)
- Hall: encoder absoluto (FHB58 y FHS58)
El diseño del encoder mecánico de alta calidad es independiente de la tecnología de sensor instalada. Los rodamientos de bolas de alta calidad permiten cargas en el eje de hasta 100 N. Los elementos de sellado y los rodamientos sin espacios muertos garantizan un funcionamiento del eje sin oscilaciones y aseguran que no se infiltren impurezas. El FHx58 puede limpiarse con chorros de alta presión y vapor (IP67/P69k). El cuerpo del codificador de acero inoxidable, con un tratamiento superficial especial, en combinación con los elementos de sellado de PTFE y TPE, permiten que el FHx58 pueda utilizarse en aplicaciones con altos estándares de higiene. Precisamente este diseño permite utilizar el FHx58 también en atmósferas salinas de forma permanente o limpiar el encoder con fluidos de limpieza que contengan ácidos y productos químicos. Pero no sólo la carcasa y la mecánica del encoder, sino también la electrónica incorporada, impresionan por su alta calidad gracias a los componentes de alta duración. Los encoders FHx58 están diseñados para una vida media de al menos 20 años de funcionamiento y algunos componentes electrónicos tienen un tiempo medio hasta el fallo (MTTF) de hasta 1000 años. ¿Tiene curiosidad? Entonces hablemos del FHx58 en su aplicación.
- Carcasa del encoder resistente a la niebla salina según la norma DIN EN60068-2-11
- Diseño certificado por ECOLAB para una alta resistencia a los agentes de limpieza y desinfectantes
- Diseño higiénico aprobado por EHEDG
- IP67+IP69k para limpieza a alta presión/chorro de vapor
