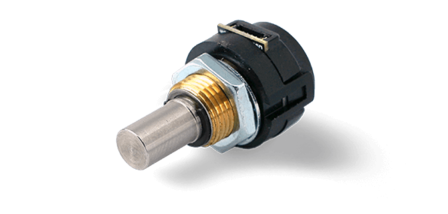

Encóder rotativo óptico SPF
Encóder óptico que ahorra espacio en carcasa de Ø16 mm con hasta 4096 ppr. y rodamiento de bolas para una máxima vida útil
- Diseño en miniatura (Ø16 mm x 10 mm)
- Hasta 4096 impulsos por revolución
- Hasta 15.000 rpm
- Con rodamientos de bolas para una máxima vida útil
- Con cojinete de fricción para aplicaciones de control manual
- Instalación sencilla con rosca de casquillo
Tecnología | Encoder óptico |
---|---|
Ángulo de rotación eléctrico efectivo | max. 360° |
Funciones / Características especiales | Sin tope mecánico |
Resolución | Hasta 4096 impulsos |
Señal de salida | Incremental |
Conexión eléctrica | Radial, Conector |
Clase de protección | IP40 |
Montaje | Bushing |
Diámetro del eje | 6,00 mm, 6,35 mm, 3,17 mm |
Diámetro de la carcasa | 16 mm |
Profundidad de carcasa | min. 9,83 mm |
El encóder óptico en miniatura SPF es ideal para aplicaciones con un espacio mínimo y hasta 4096 ppr.
El encóder microóptico SPF de 16 mm está diseñado para proporcionar señales digitales A, B y de cuadratura de índice para aplicaciones en las que el espacio es reducido. El encóder está disponible con coginete de fricción o rodamiento de bolas. El par del eje está diseñado para ofrecer la sensación de un potenciómetro para interfaces manuales de panel. El encóder se conecta con un conector de 5 pins con paso de 0,8 mm (referencia Hirose DF52-5P-0,8C).
