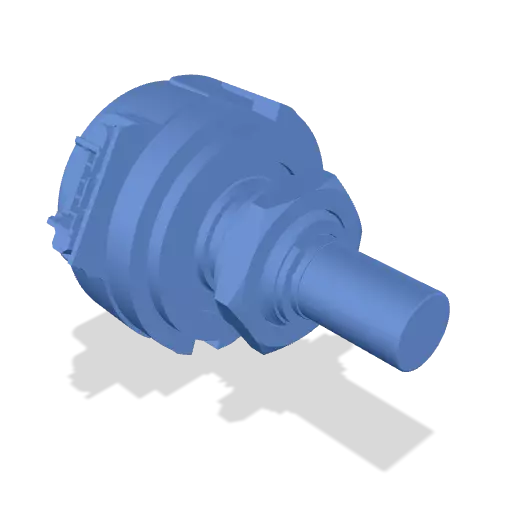

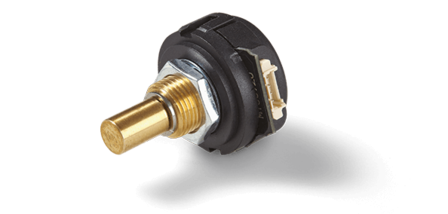

Encoder óptico SPE
Codificador óptico que ahorra espacio en una carcasa de Ø22 mm con hasta 1000 ppr. y rodamiento de bolas para una máxima durabilidad
- Diseño compacto (Ø22 mm x 11 mm)
- Hasta 1000 impulsos por revolución
- Hasta 15.000 rpm
- Con rodamientos de bolas para una máxima vida útil
- Con rodamiento de fricción para aplicaciones como control manual
- Instalación sencilla con rosca de casquillo (bushing)
Tecnología | Encoder óptico |
---|---|
Ángulo de rotación eléctrico efectivo | max. 360° |
Funciones / Características especiales | Sin tope mecánico |
Resolución | 100 to 1000 ppr. |
Señal de salida | Incremental |
Conexión eléctrica | Radial, Conector |
Clase de protección | IP40 |
Montaje | Bushing |
Diámetro del eje | 6,00 mm, 6,35 mm, 3,17 mm |
Diámetro de la carcasa | 22 mm |
Profundidad de carcasa | min. 11.73 mm |
El codificador óptico compacto SPE es ideal para aplicaciones que requieren la máxima durabilidad a un máximo de 15.000 rpm y con hasta 1000 ppr.
El encoder incremental compacto SPE con rodamiento de bolas tiene las más altas características de vida útil con una velocidad máxima de funcionamiento de hasta 15.000 rpm. Además del uso como retroalimentación de posición con rodamiento de bolas, la serie de encoders SPE también es adecuada como interfaz manual con rodamiento de frición (máximo 100 rpm) y tiene un aspecto táctil óptimo durante el funcionamiento (con par de giro aumentado). Las interfaces son TTL o Line Driver para distancias de transmisión más largas. Además, la conexión enchufable Molex preparada permite un montaje cómodo.
