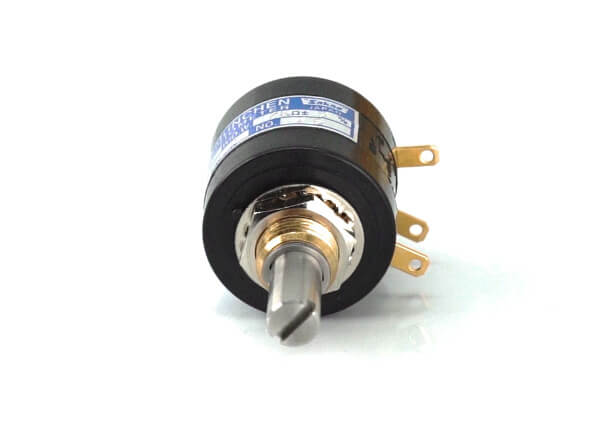

Potenciómetro multivuelta AL17/19

Potenciómetro multivuelta económico de alta precisión con carcasa de Ø22 mm y muchas opciones

  • Sensor multivuelta económico y preciso
  • Adecuado para una amplia gama de aplicaciones gracias a las numerosas opciones
  • Instalación simplificada gracias a la versión con conector
  • Con embrague deslizante opcional
  • Disponible opcionalmente como versión de 1 vuelta con 360º
  • Carcasa opcional completamente encapsulada (IP67)
Protection class IP67
La ficha técnica
Especificaciones
Tecnología Potenciómetro de hilo bobinado
Ángulo de rotación eléctrico efectivo Up to 3600°
Funciones / Características especiales Opc. multicuerpo/ tandem, Opc. eje trasero, Con tope mecánico
Resolución Depende del valor de resistencia
Señal de salida Analógica
Conexión eléctrica Contactos de soldadura, Terminal de conexiones, Radial
Clase de protección IP40 (optional IP67)
Montaje Bushing
Diámetro del eje 6,00 mm, 6,35 mm
Diámetro de la carcasa 22 mm
Profundidad de carcasa min. 19 mm
Descripción
Los potenciómetros AL(R)17/19 en carcasa de 22 mm son adecuados ... Más
Descripción
Cerrar
Descripción del producto: Potenciómetro multivuelta AL17/19

Los potenciómetros AL(R)17/19 en carcasa de 22 mm son adecuados para aplicaciones en las que es importante un potenciómetro multivuelta preciso y económico.

Los potenciómetros de precisión de la serie AL17/19 se utilizan como sensor multivuelta económico y preciso. Los diámetros de eje Ø6,35 / Ø6,00 mm (AL17/AL19) están equipados con una ranura para destornillador. Además, un embrague de deslizamiento integrado opcional protege el potenciómetro de daños por sobrepasar los topes finales y facilita el ajuste del punto cero. El potenciómetro está disponible en versiones de 3, 5 o 10 vueltas. Las clavijas de conexión radiales doradas son adecuadas para conectores planos (2,8 mm según DIN 46247 parte 3) y la versión con conector simplifica el montaje.

  • Sensor multivuelta económico y preciso

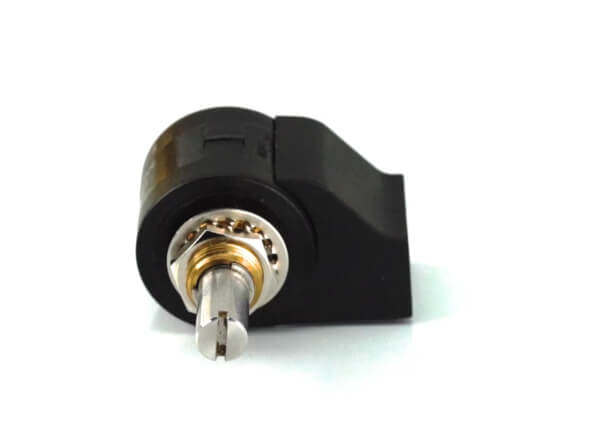

  • Versión con conector integrado
  • Versión ALR17/19 con embrague deslizante integrado
  • Un potenciómetro con muchas opciones

Opciones:

  • Sellado del eje delantero
  • Linealidad mejorada
  • Tolerancia de resistencia mejorada
  • Eje trasero con posibilidad de geometría del eje a medida
  • Eje delantero a medida
  • Versión del conector
  • Toma a tierra central (centre tap)
  • Versión tándem
  • Protección de la carcasa IP67

Ofrecemos muchas adaptaciones bajo demanda: Potenciómetros en tándem o con varios múltiplos, carcasa sellada, ángulos de giro eléctricos y mecánicos especiales y tolerancias de resistencia y linealidad especiales. Además, podemos montar ruedas dentadas o acoplar otras piezas mecánicas, conectar conjuntos de cables con o sin conectores y mucho más. Utilice nuestro formulario de solicitud y describa su aplicación, para que podamos determinar el producto óptimo para su diseño.
