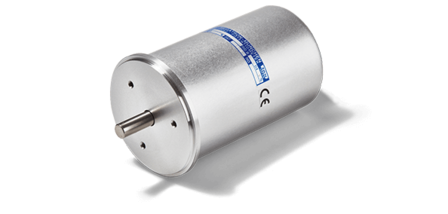

Potenciómetro de hilo multivuelta 46HDS

Potenciómetro multivuelta 46HDS

Potenciómetro con servo brida de hasta 20 vueltas y potencia de hasta 10 W en carcasa de Ø46 mm

  • Robusto potenciómetro multivuelta de hasta 20 vueltas
  • Servo brida para un montaje preciso del punto cero
  • Adecuado para entornos difíciles
  • Potencia nominal de hasta 10 W
  • Final de carrera opcional (CW, CCW)
  • Eje trasero opcional
  • Versión tándem opcional
  • Las versiones de un solo cable tienen una resolución casi infinita
Resolución Depende del valor de resistencia
Funciones / Características especiales Con tope mecánico, Opc. interruptor de final de carrera, Opc. multicuerpo/ tandem, Opc. eje trasero
Señal de salida Analógica
Clase de protección IP40
Tecnología Potenciómetro de hilo bobinado
Diámetro del eje 6.00 mm
Diámetro de la carcasa 46 mm
Montaje Servobrida, Taladros roscados
Conexión eléctrica Axial, Contactos de soldadura
ängulo de rotación eléctrico efectivo Up to 7200°
Profundidad de carcasa min. 43.5 mm
Descripción
Cerrar
Descripción del producto: Potenciómetro multivuelta 46HDS

Los potenciómetros de la serie 46HDS se utilizan como sensores con servo brida de varias vueltas con una linealidad y resolución extraordinarias para rangos de medición de 3 a 20 vueltas.

Los finales de carrera integrables opcionalmente pueden configurarse en fábrica dentro del ángulo de giro efectivo eléctricamente o dentro de la meseta de señal. Potenciómetro con muchas opciones.

  • Multivuelta 3...20 vueltas
  • Potencia hasta 10 W

Opciones:

  • 3...20 vueltas
  • Final de carrera (CW, CCW)
  • Eje trasero
  • Versión tándem
  • Valores de resistencia de 10 Ohm a 500 kOhm
  • Linealidad mejorada
  • Eje delantero a medida
  • Ranura para destornillador
  • Junta del eje

Ofrecemos muchas adaptaciones bajo demanda: Potenciómetros con varios múltiplos, carcasa sellada, ángulos de giro eléctricos y mecánicos especiales y tolerancias de resistencia y linealidad especiales, versiones con elemento resistivo como hilo único con resolución casi infinita, versiones de 25 y 30 vueltas. Además, podemos montar ruedas dentadas o acoplar otras piezas mecánicas, conectar conjuntos de cables con o sin conectores y mucho más. Por favor, utilice nuestro formulario de consulta y describa para qué aplicación quiere utilizar el producto para que podamos determinar el producto óptimo para su diseño.
