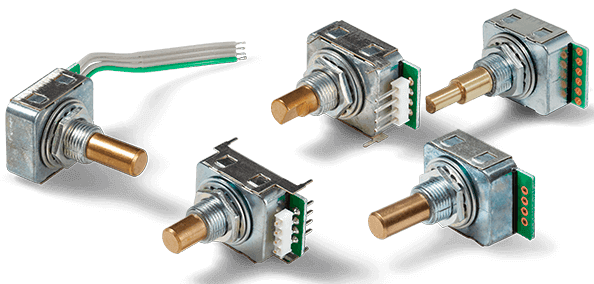

Encoder manual optoelectrónico MRB

Encoder manual optoelectrónico MRB

El codificador de panel MRB tiene la más amplia selección de pares de retención, fuerzas de accionamiento de los botones y es adecuado para aplicaciones de baja potencia

  • La mayor selección de pares de retención y fuerzas de accionamiento de los pulsadores
  • Corto recorrido del pulsador
  • Bajo consumo de energía <10 mA
  • Vida útil > 1 millón de revoluciones
  • Resolución 25 o 16 ppr.
  • Hasta IP55
  • Salida TTL con disparador de Schmitt (Schmitt Trigger)
incremental
Resolución max. 25 ppr.
Funciones / Características especiales With/without push button switch; 0, 16, 25 detents
Señal de salida Incremental
Clase de protección Hasta IP55
Tecnología Encoder óptico
Diámetro del eje 6.00 mm, 6.35 mm
Montaje Bushing
Conexión eléctrica Radial, Contactos de soldadura, Cable
ängulo de rotación eléctrico efectivo max. 360°
Profundidad de carcasa min. 8.9 mm
Descripción
Cerrar
Descripción del producto: Encoder manual optoelectrónico MRB

Gracias a la más amplia selección de opciones táctiles de accionamiento, el codificador de panel puede adaptarse de forma óptima a la aplicación

Los encoders de panel MRB se utilizan como dispositivo de consigna manual. Gracias a su bajo consumo de energía, el codificador de panel también es adecuado para aplicaciones alimentadas por batería. Cabe destacar la variada selección de pares de retención y fuerzas de accionamiento de los pulsadores. También son impresionantes sus opciones de conexión eléctrica. Esta variedad permite la combinación con una gran variedad de mandos de funcionamiento. Así, un pomo de accionamiento de pequeño diámetro en combinación con un par de retención elevado puede garantizar que el valor deseado sólo pueda modificarse mediante una fuerza de accionamiento mayor. Por ejemplo, esta combinación contrarresta el cambio involuntario de los valores introducidos. Por otro lado, un pomo de accionamiento con un diámetro mayor puede proporcionar la sensación de suavidad de funcionamiento deseada, ya que un mayor efecto de palanca reduce la fuerza necesaria par obtener el par de accionamiento.

Opciones disponibles:

  • Retenciones / resoluciones: Dos variantes de enclavamiento, incluso sin enclavamiento mecánico Hay disponibles 2 enclavamientos mecánicos diferentes 16 o 25 ppr. (16 o 25 "clics" audibles y táctiles) o sin enclavamiento mecánico (16 o 25 ppr.). Si se requiere una resolución más baja, se puede considerar la serie MRS.
  • Pares de retención: Cuatro variantes - la mayor selección. El codificador rotativo MRB ofrece la mayor selección de pares de retención. En cuatro variantes, desde un par de retención suave hasta uno muy alto (0,4 ±0,1 Ncm / 0,6 ±0,2 Ncm / 1,05 ±0,35 Ncm / 1,6 ±0,5 Ncm). En la variante sin retención mecánica queda un par operativo (<0,4 Ncm) debido a la fricción.
  • Pulsador: Con o sin pulsador - en tres variantes de fuerza de accionamiento y recorrido corto. El codificador de panel tiene un pulsador integrado (u opcionalmente sin él). El recorrido es el más corto de la gama. Para satisfacer las necesidades táctiles y/o de seguridad, existen tres opciones de fuerza de accionamiento del pulsador a elegir. Si se requiere un recorrido especialmente largo, recomendamos la serie MRT.
  • Diseño: Compacto en cuatro variantes de conexión eléctrica, protección en el lado del eje hasta IP55. Más compacto es sólo el MRS.
  • Alimentación / señal de salida: Alimentación de 5 V o 3,3 V, salida TTL

Ejemplos de aplicación:

Encoders de panel con pulsador para soluciones de tecnología médica

Codificadores de panel para aplicaciones de tecnología de medición e ingeniería de aparatos
