Joystick TRY50
Joystick de tamaño grande más compacto con mango para el tercer eje Z o mango cilíndrico
- Joystick compacto pero robusto
- Mangos para 1 a 3 ejes disponibles
- Fiabilidad gracias a los sensores Hall redundantes
- 10 millones de ciclos de vida
- Clase de protección hasta IP67
- Salidas redundantes opcionales
- Disponible opcionalmente con USB y bus CAN (CANOpen y CAN SAE J1939)
| Tamaño | Joystick Grande |
|---|---|
| Tecnología | Hall Effect |
| Nº de ejes | 2, 3, 1 |
| Mecanismo de retorno | Retorno por muelle |
| Interface de salida | Analog, USB, CAN (J1939), CAN, Voltage Regulator |
| Profundidad de montaje bajo panel | 57 mm |
| Nº de pulsadores | 0, 3, ≥4, 1, 2 |
| Protección sobre panel | Up to IP67 depending on handle configuration |
| Limitador | Coliso en la dirección y (1 eje), Cuadrado, Coliso en la dirección x (1 eje), Redondo, Diamante (cuadrada, girada 45°), Cruz |
Ahorro de espacio, compacto, pero robusto
La serie TRY50 cubre la transición de los joysticks de tamaño mediano a los de tamaño grande. Esto se consigue gracias al diseño de una mecánica muy robusta combinado con sensores Hall que ahorran espacio.
El TRY50 se ha desarrollado específicamente para aplicaciones en las que se necesita un joystick robusto, pero donde el espacio es limitado. Las dimensiones optimizadas del mecanismo y el mango permiten utilizar el joystick en entornos en los que sólo cabrían joysticks más pequeños que carecen de la resistencia a carga necesaria.
El joystick está equipado con sensores Hall, por lo que la deriva de la señal de salida es mínima a lo largo de muchos años de funcionamiento. Opcionalmente, se pueden elegir sensores redundantes para aumentar aún más la fiabilidad.

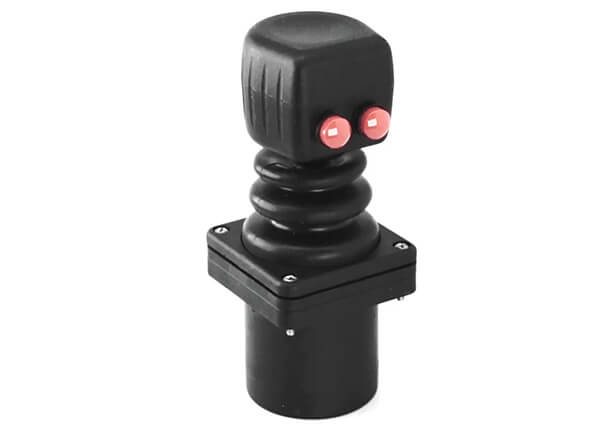

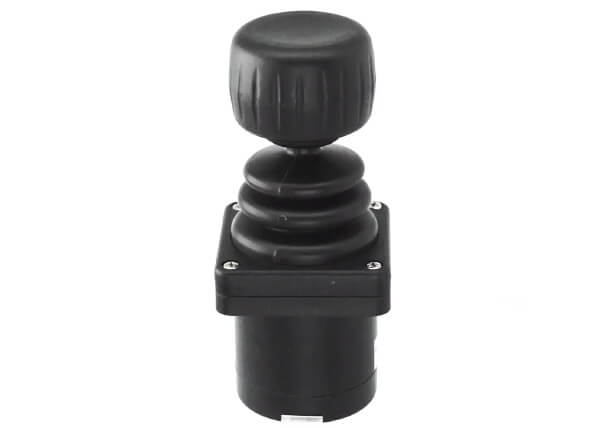

- Mangos de perfil bajo y mangos cilíndricos disponibles
- Pulsadores y interruptor de presencia del operario disponibles como elementos de entrada adicionales
- Disponible opcionalmente con las interfaces USB, CAN SAE J1939-71 o CANOpen
- Posibilidad de configuración con "sensación guiada", de modo que la desviación diagonal requiere más fuerza que la de los dos ejes principales (adelante/atrás, izquierda/derecha)
El joystick soporta altas cargas a pesar de su reducido tamaño:
- Carga vertical máxima: 440 N
- Carga horizontal máxima 660 N
