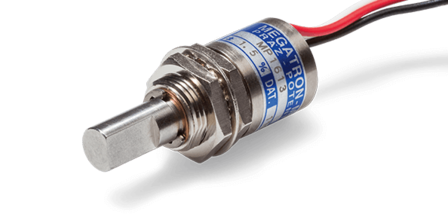

Encoder rotativo magnético (efecto Hall) MP1613
Robusto encoder de 90° basado en el effecto Hall en miniatura con bajo consumo de corriente en carcasa metálica de Ø13 mm, por ejemplo, como regulador de empuje en aplicaciones móviles
- Amplio rango de temperatura de funcionamiento -40...+105 °C
- Bajo consumo de energía ≤ 7 mA
- Sólo carcasa de Ø13 mm y cojinete de fricción
- Resolución casi infinita
- Ángulo de giro eléctrico efectivo ±45° (=90°)
Tecnología | Encoder magnético de efecto Hall |
---|---|
Ángulo de rotación eléctrico efectivo | max. 90° |
Funciones / Características especiales | Carcasa metálica, Sin tope mecánico |
Resolución | Casi infinita |
Señal de salida | Analógica |
Conexión eléctrica | Radial, Cable plano |
Clase de protección | IP40 |
Montaje | Bushing, Brida |
Diámetro del eje | 6,00 mm |
Diámetro de la carcasa | 22 mm |
Profundidad de carcasa | min. 12 mm |
El MP1613 encoder es ideal para aplicaciones de baja potencia y requisitos de un amplio rango de temperatura de funcionamiento. El ángulo de giro eléctrico efectivo de ±45° lo predestina para su uso como regulador de empuje en aplicaciones móviles. El sensor funciona completamente sin contacto (efecto Hall "real" con resolución casi infinita) y garantiza la mejor vida útil. Las dimensiones compactas de la carcasa en combinación con el amplio diámetro del eje de 6 mm garantizan una gran compatibilidad en muchas aplicaciones.
