Encoder multivuelta MxB40APM

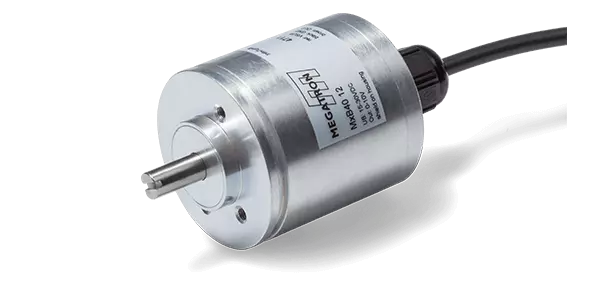

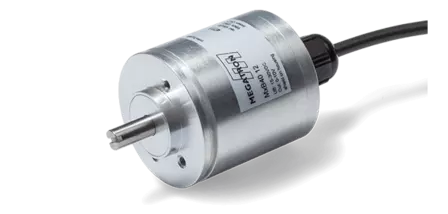

Encoder absoluto multivuelta de efecto Hall MAB40APM

Codificador multivuelta programable completamente sellado con salida analógica y rodamientos de bolas

Este producto no se recomienda para nuevos diseños - Producto alternativo HTx36

  • Puntos inicial y final fácilmente ajustables insitu de 10° a 200 x 360°
  • Carcasa de Ø40 mm con servo brida de montaje
  • Resolución de 12 bits
  • Clase de protección IP67
  • Salida analógica: 0...5 V, 0...10 V, 4...20 mA
  • Tensión de alimentación 8...30 V
  • Rodamientos de bolas
Resolución Absoluto 12 bit
Funciones / Características especiales Sin tope mecánico, Carcasa metálica
Señal de salida Analógica
Clase de protección Hasta IP67
Tecnología Encoder magnético de efecto Hall
Diámetro del eje 6.00 mm
Diámetro de la carcasa 40 mm
Montaje Servobrida, Taladros roscados
Conexión eléctrica Axial, Cable
ängulo de rotación eléctrico efectivo 0...10° up to 0...72000°
Profundidad de carcasa min. 42.4 mm
Descripción
Cerrar
Descripción del producto: Encoder absoluto multivuelta de efecto Hall MAB40APM

El codificador multivuelta MAB40APM permite un ajuste flexible y exacto del punto inicial y final, así como de la dirección de la señal por parte del cliente. El estado del contador de hasta 200 vueltas se almacena en una memoria no volátil. Durante el apagado es posible girar el eje ±179° sin perder el valor de posición.

El MAB40APM viene programado de fábrica con un ángulo de giro efectivo de 10 vueltas = 3600°. A petición, se pueden programar en fábrica otros ángulos de rotación eléctricamente efectivos definidos por el usuario como opción o estos ser programados por el propio usuario. Para una programación rápida, segura y sencilla del MAB40APM por parte del usuario, MEGATRON recomienda el programador MEGATRON disponible opcionalmente. El programador sólo se necesita una vez. Con él se puede programar cualquier número de MAB40APM . La programación asistida por el usuario también es posible mediante la creación de un circuito externo. Este circuito externo se describe en la Guía de Programación.
