Joystick de dedo Serie 844
Joystick muy robusto con una profundidad de instalación mínima: el joystick de alta resistencia en miniatura
- Joystick muy robusto
- Excepcional compatibilidad electromagnética (EMC)
- Pequeña profundidad de instalación de < 20 mm
- Amplia selección de configuraciones/mangos
- Fiabilidad mediante sensores Hall redundantes (opcional)
- Tecnología de efecto Hall sin contacto y sin desgaste
| Nº de ejes | 1, 2, 3 |
|---|---|
| Interface de salida | Señal de tensión analógica, CANopen, CAN J1939, PWM (Pulse Width Modulation) |
| Tamaño | Joystick Mediano |
| Mecanismo de retorno | Retorno por muelle |
| Tecnología | Hall Effect |
| Profundidad de montaje bajo panel | ≤ 20 mm (analógica) o < 32 mm (CAN) |
| Nº de pulsadores | 0, 1, 2, 3 |
| Protección sobre panel | Hasta IP66 dependiendo de la configuración |
| Limitador | Cuadrado, Redondo, Cruz, Coliso en la dirección y (1 eje), Diamante (cuadrada, girada 45°) |
Una profundidad de instalación inmejorable y la mayor estabilidad de su clase

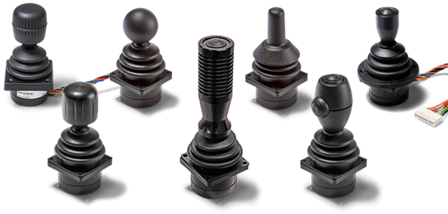

Los joysticks de la serie 844 presentan propiedades que normalmente sólo se encuentran en productos de alta resistencia, aunque se trate de un joystick de tamaño mediano muy compacto. Por ejemplo, con la empuñadura "T", el 844 se convierte en el joystick más compacto con un mango con pulsador (véase la imagen superior en el centro). En esta configuración el 844 tiene la ventaja sobre los modelos más grandes de tener un precio más bajo y de necesitar menos espacio.
Los joysticks de la serie 844 están equipados con sensores de efecto Hall, que no tienen desgaste, están disponibles con hasta 3 ejes y presentan una construcción mecánica robusta que soporta grandes fuerzas, hasta una carga de 400 N (en vertical). La vida útil es de hasta 10 millones de operaciones. La resistencia a EMI/RFI es impresionante, gracias a un apantallamiento magnético interno, y dispone de sensores redundantes. Con una protección de hasta IP65, una variedad de formas de mangos, limitadores y opciones de salida, se puede seleccionar el producto óptimo para cada aplicación.
- Salida analógica, PWM, CAN J1939 o CANopen
- Tensión de alimentación de 5 V (analógica ratiométrica) o 3,3 V (analógica estabilizada), 7-35 V (CAN)
- Detección de centro y toma a tierra central como estándar para las versiones de tensión de alimentación de 5 V
- Impresionante carga máxima de 400 N / 40 kg en el eje Z
- Profundidad de instalación inigualable de < 20 mm.
