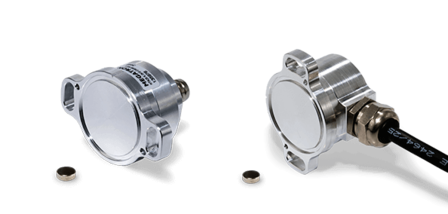

Encoder en Kit HTx25K

Kit de encoder en carcasa metálica de Ø25 mm con numerosas opciones electrónicas, mecánicas y de software

Codificadores absolutos:

  • Mono o multivuelta, también redundante, opcionalmente con función teach-in (programable en campo).
  • Analógico: Salida de tensión/corriente, PWM
  • Digital: SSI (10-18 bits), SPI (14 bits)

Codificador incremental:

  • A, B, Z con salida de señal OpenCollector
  • Libre selección del número de impulsos (max. 18 bit/262 144 ppr)
SSI gray signalVDCmAPWM signalincrementalSerial SPI/SERProtection class IP67Protection class IP68
Especificaciones
Tecnología Encoder magnético de efecto Hall
Ángulo de rotación eléctrico efectivo máx. 72000°
Funciones / Características especiales Carcasa metálica, Encoder tipo kit, Función Teach-In
Resolución Analógico 12 bit, SSI 10-18 bit, SPI 14 bit, incremental max. 20.000 ppr.
Señal de salida Incremental, SPI, PWM, SSI, Analógica

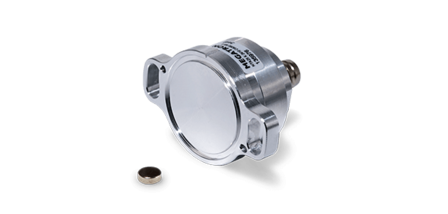

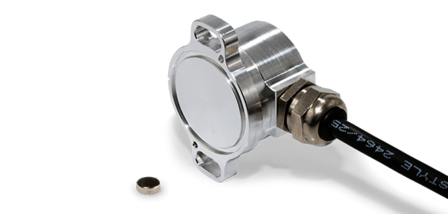

Conexión eléctrica Axial, Cable, Radial, Conector
Clase de protección IP67 (conector M8) / IP68 (salida de cable)
Montaje Brida
Diámetro de la carcasa 25 mm
Profundidad de carcasa mín. 19,35 mm / máx. 36,05 mm
Descripción
Codificadores HTx25K: robustos y compactos Los encoders de la ... Más
Descripción
Cerrar
Descripción del producto: Encoder en Kit HTx25K

Codificadores HTx25K: robustos y compactos

Los encoders de la serie HTx25K son especialmente adecuados para detectar la rotación o la posición angular de componentes montados externamente en entornos exigentes. Gracias a las numerosas opciones electrónicas y mecánicas, los codificadores sin contacto en carcasas metálicas de Ø25 mm pueden adaptarse con precisión a la aplicación correspondiente. Ya sea como codificadores incrementales o absolutos, cubren una amplia gama de aplicaciones y, dependiendo de la electrónica de salida, se utilizan, por ejemplo, en plantas industriales, máquinas especiales y sistemas de transporte sin conductor.

El HTx25K es el codificador en kit más pequeño con carcasa metálica de la gama de MEGATRON. Tienen una robusta carcasa de aluminio, una alta protección IP y pueden alinearse con precisión con el imán en la aplicación.  El procesamiento de la señal es digital y se basa en la más moderna tecnología de sensores Hall, lo que garantiza una adquisición magnética fiable de los valores medidos. La evaluación basada en el gradiente garantiza una alta inmunidad a las interferencias, por ejemplo, contra las fluctuaciones de temperatura y las influencias de la CEM. Los codificadores están diseñados para una vida útil máxima.

Además de muchas opciones estándar, el sistema modular de los codificadores HTx25K permite una adaptación óptima a los requisitos respectivos de la aplicación. Además, el concepto también permite realizar rápidamente adaptaciones específicas para el cliente (también en pequeñas series) sobre la base de un modelo de precios claramente estructurado. Las modificaciones típicas incluyen geometrías de eje personalizadas, funciones de salida de señales individuales, longitudes de cable especiales o cables de conexión eléctrica montados individualmente.
