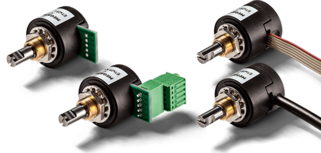

La familia de productos ETx25

Encoder rotativo ETx25
ETx25 (rosca central / bushing)
Detalles
  • Fijación del encoder por rosca central M10
  • Carcasa Ø25 mm
  • Eje de Ø6 mm con cojinetes de fricción
  • Conexión eléctrica: contactos para soldar, enchufe, cable plano de 0,15 m, cable redondo de 1 m
Encoder rotativo ETx25F para montaje con brida
ETx25F (brida)
Detalles
  • Montaje del encoder con 2 piezas de tornillos M3
  • Carcasa Ø23,5 mm
  • Eje de cojinete de fricción de Ø6 mm
  • Conexión eléctrica: cable plano de 0,15 m, cable redondo de 1 m
Encoder rotativo ETx25K
ETx25K (Kit)
Detalles
  • Montaje del encoder con 2 piezas de tornillos M3
  • Carcasa Ø23,5 mm
  • Sin cojinete ni eje propio
  • Conexión eléctrica: cable plano de 0,15 m, cable redondo de 1 m

Con los encoders ETx25, el ángulo, la velocidad o la posición se miden sin contacto gracias a los µprocesadores 3D Hall. Puede elegir entre tres diseños de carcasa: encoder con eje macizo para montaje en bushing (ETx25) o para montaje en brida (ETx25F), cada uno con eje estándar de Ø6 mm y cojinete liso, y encoder en kit (ETx25K) para ejes montados externamente con fijación por brida. El material del cojinete del eje y del eje es acero inoxidable, el material de la carcasa es plástico reforzado con fibra de vidrio.

  • Número muy elevado de variantes, óptima adaptabilidad del sensor a la aplicación
  • Variantes específicas para el cliente, según el tipo de modificación, a partir de unas pocas piezas
  • Función de salida de señal programable
  • Cojinete de fricción extremadamente duradero con >100 millones de revoluciones del eje, velocidad de accionamiento continuo hasta 100 rpm, de corta duración hasta 800 rpm
  • Elección de numerosas salidas de señales analógicas, incrementales y digitales
  • Hasta cuatro variantes de conexión eléctrica, como conexión por soldadura, por enchufe, por cable plano o por cable redondo
  • Temperatura de funcionamiento -40...80 °C, lado del eje hasta IP66
