Résistances de mesure

Résistances de précision pour une très grande exactitude

Les résistances de mesure sont utilisées comme "norme" dans les applications de mesure de courant et de tension. De par leur utilisation, les résistances de mesure sont donc des résistances de précision et doivent présenter une très grande exactitude. Avec des valeurs maximales de ±0,005% pour la tolérance de la résistance et un coefficient de température à partir de < ±1 ppm/°C, ces résistances de mesure ultraprécises sont conçues pour la construction d'appareils de mesure de haute précision.

Presque toutes les technologies de résistance permettent de fabriquer des résistances de mesure sous forme de résistance de puissance, de diviseur de tension, de shunt ou de CMS avec la précision requise. Les résistances de mesure sont très souvent des composants individuels, adaptés exactement aux besoins de l'application.

Dans le cadre de notre "Resistor Engineering", nous vous conseillons sur la meilleure solution fonctionnelle et économique. Avec des produits de qualité assurée et une grande fiabilité de livraison, nous parions sur des partenariats à long terme et vous accompagnons pendant toute la durée de vie de votre application.


Guide pour Résistances de mesure
Fermer

Qu'est-ce qu'une résistance de mesure ?

Les résistances de mesure sont des résistances ohmiques qui doivent répondre aux exigences particulièrement élevées de la métrologie de précision. C'est pourquoi elles sont sans exception des résistances de précision. Elles servent à mesurer le courant et la tension et leur utilisation se fait généralement dans un circuit diviseur de tension. Grâce à leur valeur de résistance précise et stable, les courants peuvent être mesurés avec précision si la tension est connue avec exactitude (et inversement). Selon l'application, différents types de résistances de précision conviennent à cette tâche. Parmi eux, on trouve toutefois aussi des résistances de puissance et des résistances shunt spéciales, qui conviennent aux applications à haute tension et/ou à courant élevé. Le type de construction peut être très différent et le terme de résistance de mesure est utilisé lorsque l'application tourne autour de la résolution d'une tâche de mesure.


Conseils sur les résistances de mesure

L'offre de résistances de mesure et le champ d'application sont si vastes qu'il n'est pas possible de répondre de manière générale à une question simple : quelle résistance convient à quel moment ? On peut généraliser les caractéristiques technologiques en fonction du type de construction. Les résistances de mesure avec des éléments de résistance en fil bobiné (c'est-à-dire les résistances à fil) présentent, en raison de leur construction, une inductance qui limite leur utilisation à des fréquences élevées. Grâce à des procédés de bobinage spéciaux, on essaie ici de réduire considérablement cet effet aux fréquences pertinentes dans l'application. Ils offrent la meilleure possibilité d'obtenir une valeur de résistance exacte avec de très bonnes tolérances de résistance. Cet avantage est donc surtout mis à profit lorsqu'il faut atteindre une valeur particulière de la résistance totale qui n'est pas disponible en standard. Mais si cela n'est pas exigé, ce sont généralement les résistances à feuille ou à film métallique qui constituent aujourd'hui le meilleur choix, car elles ne présentent pas ces effets de fréquence. Toutefois, d'une part, la plage de température de travail est plus limitée que celle des éléments en fil métallique et, d'autre part, tous ne conviennent pas à des puissances absorbées plus élevées.


Caractéristiques d'une résistance de précision

Une résistance de précision est tout simplement une résistance plus "précise" que les produits traditionnels disponibles en vrac. Outre l'exigence de qualité généralement plus élevée, les principales caractéristiques suivantes, selon le modèle, sont déterminantes pour l'utilisation du terme "résistance de précision", afin de distinguer ces résistances des "produits standard" ou des "produits de masse" :

  • Tolérances de résistance beaucoup plus étroites
  • Production de valeurs de résistance précises selon les exigences / la fonction
  • Coefficient de température (valeur TK) plus faible
  • Comportement à long terme bien meilleur
  • Plage de température spécifique plus large (en partie jusqu'à 300 °C)
  • Moins de bruit de courant
  • Suppression des effets d'inductance et/ou de capacité
  • Boîtiers spéciaux / Connexions Méthode de mesure à quatre fils ou Kelvin

Selon la technologie et la méthode, la meilleure tolérance est obtenue par le choix du matériau ou par la sélection. Le coefficient de température, quant à lui, est toujours une caractéristique du matériau. Un meilleur comportement à long terme est obtenu par l'utilisation de matériaux de haute qualité et par un vieillissement artificiel ou une précharge.

 Exemple NC550 @ 100 kΩRésistance à couche de carbone conventionnelle "noname" @100 kΩ
 Metal-Film_resistor_NiCrcarbon_film_resistor
Tolérance de la résistance

0.05%

±5%
Coefficient de température TK±3 ppm / °C-700 à 0 ppm / °C
Technologie / MatériauFilm métallique / Alliage NiCrCouche de carbone

Le tableau montre une comparaison entre une résistance à fil de précision de notre gamme et une résistance à couche de carbone traditionnelle comparable.


Types de résistances de précision

Dans notre portefeuille de résistances, nous ne proposons que des résistances fixes. Cela signifie que nos résistances sont sélectionnées en fonction d'une valeur ohmique fixe. Les résistances variables, si l'on veut, se trouvent dans notre portefeuille de potentiomètres. Toutefois, nous ne recommandons pas d'utiliser ces produits comme résistance variable. En principe, toutes nos résistances peuvent être qualifiées de résistances de précision en raison de leur qualité, de leur fonction et de leur qualité. Les tolérances de résistance étroites, les valeurs ohmiques pouvant être sélectionnées avec précision ainsi que la stabilité et le comportement à long terme les différencient nettement des résistances standard.

Nous proposons des résistances fixes dans les technologies :

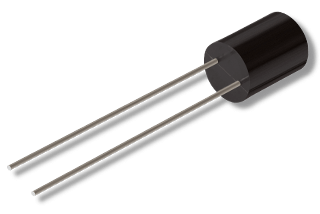

  • Résistance à fil bobiné
  • Résistance à film métallique
  • Résistance à film métallique
  • Résistance entièrement métallique
