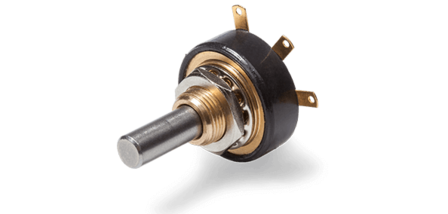

Potentiomètre à fil bobiné MUP
Potentiomètre compact, économique et universel dans un boîtier de Ø22 mm avec une très faible profondeur d'installation
- Potentiomètre à fil bobiné économique et universel
- Compact avec une profondeur de boîtier de seulement 8,6 mm
- Variantes de butée mécanique (320° ou 270°)
- Économies d'espace et de courrent dans les applications mobiles compactes
- Version tandem en option
| Résolution | Dépends de la valeur de résistance |
|---|---|
| Fonctions / Caractéristiques spéciales | Avec butées mécaniques, Opt. multi-corps / tandem, Opt. arbre en arrière |
| Signal de sortie | Analogue |
| Protection | IP40 (optional IP65) |
| Technologie du capteur | Potentiomètre à fil bobiné |
| Diamètre de l'arbre | 6.00 mm |
| Diamètre boîtier | 22 mm |
| Montage | Filetage central (Bushing) |
| Connexion életrique | Radial, Broches à souder |
| Angle de rotation électrique effectif | max. 270°, max. 320° |
| Profondeur de boîtier | min. 8.6 mm |
Les potentiomètres MUP en boîtier de 22 mm conviennent aux applications dans lesquelles il est important d'avoir un capteur compact de bonne qualité et à un prix raisonnable.
Les potentiomètres de précision de la série MUP sont des potentiomètres à fil peu encombrants, économiques et universels. Des modèles avec un angle de rotation électrique de 320° (MUP1300 / 1350) et 270° (MUP1307) sont disponibles.
- Potentiomètre économique et universel
- Compact avec une profondeur de boîtier de seulement 8,6 mm
- Avec butée mécanique (320° / 270°)
- Économie d'énergie dans les applications mobiles compactes
- Un potentiomètre avec de nombreuses options
Options :
- Etanchéité de l'arbre avant
- Adaptation de l'arbre avant
- Arbre arrière
- Mise à terre centrale
- Fente pour tournevis
- Version tandem

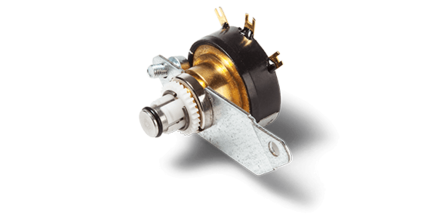

Nous proposons de nombreuses adaptations sur demande : Potentiomètres multiples, avec couple accru pour l'opération manuelle, boîtier étanche, angles de rotation électriques et mécaniques spéciaux, et tolérances spéciales de résistance et de linéarité. De plus, nous pouvons monter des roues dentées ou attacher des assemblages de câbles avec ou sans connecteurs et bien plus encore. Veuillez utiliser notre formulaire de demande et décrire votre application, afin que nous puissions déterminer le produit optimal pour votre conception.
