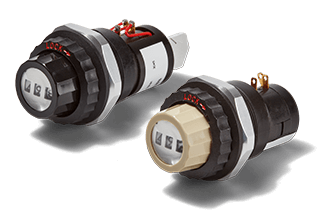

Potentiomètre multitour

Potentiomètres à 3, 5, 10 ou, sur demande, jusqu'à 30 tours. Les potentiomètres multitours sont disponibles en deux technologies de résistance.

Guide des potentiomètres multitours

Potentiomètre multitour

En technologie à fil bobiné ou hybride

Nos potentiomètres multitours couvrent des plages angulaires allant jusqu'à 10800° (30 tours) et ouvrent la voie à des applications avec des plages de mesure ≥ 360°. Ils sont disponibles en technologie à fil bobiné et, jusqu'à 10 tours, en technologie hybride, cette dernière présentant un lissage du signal nettement supérieur, une durée de vie plus longue et une résolution presque infinie. Les potentiomètres multitours redondants ou isolés galvaniquement sont réalisés en version tandem ou multiples.

Plus l'angle de rotation, ou le nombre de tours mécaniques, est important, plus la précision du réglage est grande. En règle générale, les potentiomètres sont utilisés en version à 3, 5 et 10 tours et, pour les très grandes plages angulaires, en version à 20 ou même 30 tours. Il est en outre possible d'intégrer des interrupteurs de fin de course qui peuvent être configurés en usine à l'intérieur de l'angle de rotation électriquement efficace ou des plateaux de signaux.

MEGATRON est votre partenaire pour l'adaptation optimale du produit à votre application. Notre ambition est de fournir à chaque client le meilleur résultat fonctionnel et économique, de manière totalement personnalisée. Avec une grande fiabilité de livraison et des produits de qualité assurée, nous parions sur des partenariats à long terme et vous accompagnons pendant toute la durée de vie de votre application.


Guide pour Potentiomètres multitours
Fermer

Qu'est-ce qu'un potentiomètre multitours ?

Pour un potentiomètre multitours, il s'agit surtout du nombre de tours complets, appelés turns, qui sont mesurés en degrés d'angle. Un potentiomètre à 10 tours a donc une plage de mesure de 10 x 360° = 3600°. Certains potentiomètres multitours sont réalisables avec jusqu'à 30 tours / 10800° (série 46 / 46HDS ). En effet, plus l'angle de rotation du potentiomètre est grand, plus la précision du réglage peut être réalisée avec exactitude. Ils conviennent comme capteurs de valeur de consigne et de valeur réelle précis, pour lesquels une mesure angulaire précise doit être réalisée avec un signal de sortie analogique.

Une application typique est la mesure de déplacements linéaires qui sont convertis en mouvement rotatif par un entraînement à vis sans fin ou à broche. Dans ce cas, le potentiomètre multitours donne un feed-back précis des différentes positions d'axe, utilisé par exemple dans la fonction de mémoire des sièges d'avion de "première classe" ou plus généralement dans la technique d'entraînement. Remarque : ne pas confondre "multitours", en français "multispire", et "multiples" (anglais : multiganged). Le terme "multiple" signifie que plusieurs potentiomètres sont "reliés" en série les uns aux autres pour former un système par construction via l'arbre du potentiomètre. Ils sont utilisés pour des applications qui nécessitent par exemple des connexions redondantes et/ou des signaux isolés galvaniquement.


Structure des potentiomètres multitours

Comme pour tous les potentiomètres, une piste de résistance, un curseur et des connexions sont nécessaires. Par le biais du mouvement de rotation et du sens de rotation, le curseur prélève un potentiel de tension sur la piste de résistance. La grande différence entre un potentiomètre multitour et un potentiomètre monotour (<360°) réside dans la structure et la forme de la piste de résistance. Dans le cas des potentiomètres multitours, la piste de résistance est conçue en forme de spirale et permet de détecter des angles ≥360°. Un tour correspond à une rotation complète de l'arbre sur 360° et à une spire de la piste résistive hélicoïdale. Plusieurs tours signifient plus de rotations possibles, un degré d'angle plus élevé et un espace nécessaire pour le nombre de spires. C'est ce qui explique que le boîtier soit plus long pour 5 à 10 tours, voire jusqu'à 30 tours. Pour que le curseur ne dépasse pas les extrémités de la piste de résistance en spirale lors d'un mouvement de rotation, des arrêts mécaniques doivent être prévus pour le curseur dans les deux sens. Pour protéger ces arrêts contre les surcharges mécaniques, des limiteurs de couple intégrés sont utilisés en option.

Intérieur Multiturn (potentiomètre à fil bobiné)


Comparaison entre élément hybride et élément à fil bobiné

Elément de résistance hybride



Les deux éléments résistifs remplissent la tâche de détecter des plages angulaires ≥360°. Cependant, les éléments à fil bobiné permettent de couvrir des plages angulaires bien plus importantes que les éléments hybrides. Ces derniers ne sont disponibles que jusqu'à 10 tours (3600°), alors que les potentiomètres multitours à fil peuvent être commandés avec jusqu'à 30 tours et donc 10800°. Les éléments résistifs se différencient en outre par leurs caractéristiques sensorielles de base : vous trouverez ici les caractéristiques des potentiomètres avec un élément résistif à fil bobiné. Leurs principales caractéristiques sont des tolérances de résistance très étroites, ainsi que la capacité à résister à une charge électrique plus élevée et à des vibrations à basse fréquence. D'un point de vue technologique, la piste de résistance des potentiomètres hybrides peut être comparée au mieux aux propriétés des potentiomètres à piste plastique conductive. Les potentiomètres hybrides sont en fait des potentiomètres multitours dont la piste de résistance en spirale est recouverte de plastique conducteur. La technologie hybride se caractérise ainsi également par une résolution presque infinie, un signal de sortie très lisse, une vitesse de réglage élevée et une longue durée de vie, comme c'est le cas pour les potentiomètres à plastique conducteur monotour.


Potentiomètres multitours avec interrupteur de fin de course

Des interrupteurs de fin de course sont disponibles sur certains modèles, qui déclenchent un processus de commutation lorsqu'un certain angle de rotation électriquement efficace est atteint. Les interrupteurs de fin de course sont configurables en usine dans les limites de l'angle de rotation électriquement efficace ou du plateau de signal. La durée de vie et la charge maximale ne sont pas les mêmes pour ces interrupteurs que pour les potentiomètres eux-mêmes.


Conseil pour les applications avec exactement 360° (ou un peu plus)

AL17/19 avec potentiomètre multitour 360



Un potentiomètre monotour avec une courbe de signal linéaire n'est pas en mesure, par sa construction, de remplir une plage de mesure d'exactement 360°. C'est pourquoi on utilise des potentiomètres multitours pour cette tâche. Si l'application le permet, nous recommandons d'utiliser un potentiomètre à 3 tours. De plus, nous avons dans notre programme, sur demande, des potentiomètres multitours à 1 tour de la série AL17/19 qui répondent à l'exigence de 360°. En outre, nos potentiomètres sinus-cosinus répondent aussi à l'exigence de 360°. Ils se distinguent toutefois fondamentalement des potentiomètres multitours décrits ici sur le plan de la construction et de l'électricité.


Adaptation des produits

Parmi les adaptations de produits fréquemment demandées, on trouve des valeurs de résistance spéciales, un arbre traversant/arrière, des prises centrales, des tolérances de linéarité plus serrées, des adaptations de la géométrie de l'arbre ainsi que de la bride de bus ou de servo ou la confection de câbles ou de connecteurs.
