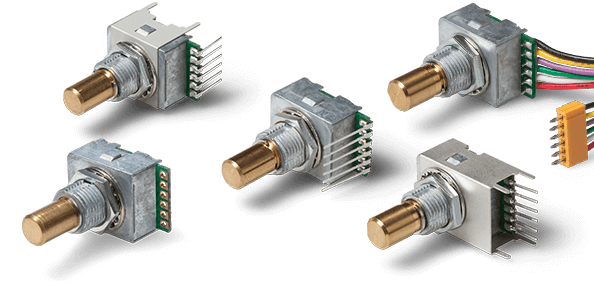

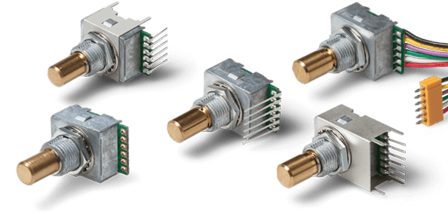

Codeur manuel opto-électronique MRS

Le codeur de panneau MRS jusqu'à IP65 possède le boîtier le plus compact et le plus grand choix de connexions électriques.

  • Conception très compacte
  • Diverses connexions électriques
  • Jusqu'à IP65
  • Retour haptique par 16, 24 ou 32 clics
  • Résolution 4, 6 ou 8 ppr.
  • Avec ou sans bouton poussoir / détentes
  • Collecteur ouvert, 5 V / 3,3 VSUP
incrementalProtection class IP65
La fiche technique
Spécifications
Technologie du capteur Codeur optique
Angle de rotation électrique effectif max. 360°
Fonctions / Caractéristiques spéciales With/without push button switch; 0, 16, 24, 32 detents
Résolution max. 8 ppr.
Signal de sortie Incrémental
Connexion életrique Câble, Radial, Broches à souder
Protection Jusqu'à IP65
Montage Filetage central (Bushing)
Diamètre de l'arbre 6.35 mm, 6.00 mm
Profondeur de boîtier min. 8.5 mm
Description
Le codeur de panneau polyvalent pour les forces radiales et ... Plus
Description
Fermer
Description du produit: Codeur manuel opto-électronique MRS

Le codeur de panneau polyvalent pour les forces radiales et axiales élevées avec ou sans détentes / bouton poussoir à un niveau de prix attractif.

Les codeurs à panneau MRS sont les appareils à consigne manuelle les plus compacts de la gamme MEGATRON, avec un niveau de prix attractif. Il s'agit d'un véritable appareil polyvalent en raison de sa variété de variantes, de sa construction mécanique solide et de sa sélection fine de composants. La qualité à un prix bas ne doit pas être une contradiction. En témoignent sa durée de vie d'un million de tours et un joint d'arbre optionnel avec protection IP65. Les forces radiales et axiales élevées avec lesquelles le codeur de panneau peut être utilisé sont particulièrement remarquables. La série MRS, représentée avec succès sur le marché depuis de nombreuses années, a fait ses preuves et est utilisée dans de nombreuses applications. Répartition du portefeuille

  • Détentes / résolutions : Trois variantes de crans, même sans crans mécaniques Il existe 3 crans mécaniques différents de 16, 24 à 32 "clics" (audibles et tactiles) avec 4, 6 ou 8 impulsions par tour correspondantes ou sans crans mécaniques (4, 6 ou 8 ppr.).
  • Couples de détentes : Deux variantes Le codeur de panneau est disponible avec deux couples de crantage différents : un faible couple (0,4 ±0,2 Ncm) et un couple de crantage plus élevé (1,1 ±0,5 Ncm). Dans la variante sans détente mécanique, il reste un couple opérationnel (<0,2 Ncm). Si des couples de détente nettement plus élevés sont nécessaires, ils peuvent être trouvés dans la série MRB.
  • Bouton poussoir : Avec ou sans bouton-poussoir Le codeur de panneau est équipé d'un bouton-poussoir intégré (ou sans, en option) avec une course de 0,5 ±0,3 mm. Pour les applications qui nécessitent une course plus longue du bouton-poussoir, veuillez consulter la série MRT, pour une course plus courte, la série MRB. En outre, la série MRB dispose de trois variantes pour la force d'actionnement du bouton-poussoir.
  • Design: Le plus compact de notre portefeuille avec six types de connexion électrique Avec seulement 15 x 16 x 8,5 mm (L x l x p) pour 11 grammes, IP65 et sa richesse d'options - le codeur de panneau MRS cherche ses égaux.
  • Alimentation électrique / signal de sortie : Alimentation 5 V ou 3,3 V, sortie à collecteur ouvert
