Potenciómetro lineal CLP13

Transductor lineal potenciométrico RC13

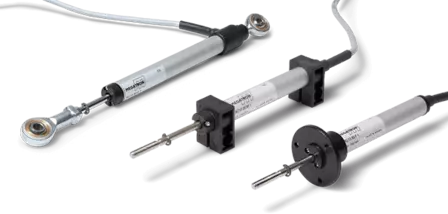

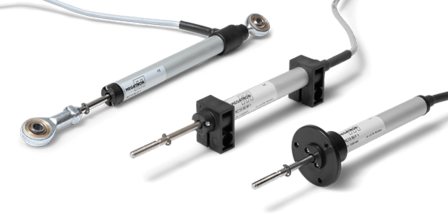

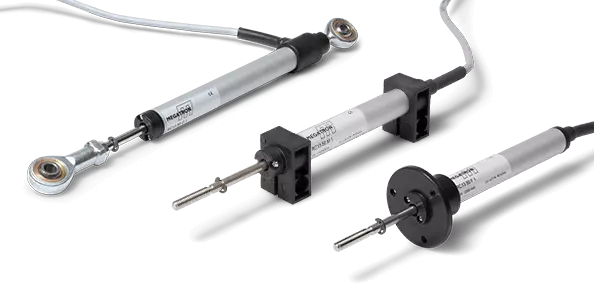

Sensor de desplazamiento de diseño robusto y compacto con clase de protección IP60 y varilla de empuje guiada por delante en tres variantes de montaje para carreras de 25 a 250 mm

  • Sensor de desplazamiento compacto
  • Para condiciones ambientales duras - clase de protección IP60 (IP65 bajo demanda)
  • Montaje mediante rótulas, soportes de montaje o brida
  • Larga vida útil y precisión
  • Longitudes de medición de 25 mm a 300 mm
Potentiometer
Recorrido eléctrico efectivo From 25 to 250 mm in 8 Variants
Tecnología del sensor Potenciométrico
Clase de proteción Up to IP65
Detección de la posición mecánica Front side rod without spring return
Tipo de conexión eléctrica Cable redondo
Forma de montaje Brida, Juntas esféricas, Brackets de montaje / Bloques de montaje
Velocidad de trabajo < 10 m/s
Resolución Analógica continua
Linearidad ind. (mejor) ±0.05 % … ±0.2 % (dep. on travel)
Temperatura de trabajo min. -30 °C
Temperatura de trabajo max. +100 °C
Tensión de alimentación Potentiometric
Señal de salida electr. (tensión - potenciométrico)
Longitud mínima total Corto (< 15 cm), Mediano (15 to 50 cm)
Descripción
Cerrar
Descripción del producto: Transductor lineal potenciométrico RC13

Los sensores de desplazamiento compactos de la serie RC13 se utilizan en aplicaciones con condiciones ambientales adversas, que requieren un transductor lineal robusto con una larga vida útil, alta precisión y una varilla de empuje guiada para longitudes de medición de 25 a 250 mm.

Los potenciómetros lineales compactos de la serie RC13 están diseñados para aplicaciones con condiciones ambientales adversas. Para el acoplamiento mecánico, los sensores de desplazamiento están disponibles en tres variantes de montaje: soportes de montaje, rótulas o brida. La variante con rótulas compensa los movimientos transversalmente a la varilla de empuje, de modo que los movimientos no lineales también pueden acoplarse de forma sencilla y sin tensiones. La detección mecánica del movimiento lineal se realiza mediante una varilla de empuje guiada por delante. La medición potenciométrica de la distancia se realiza con un elemento resistivo de plástico conductor de alta resolución. El sistema de medición de recorrido tiene una vida útil muy larga y una gran precisión gracias a su buena linealidad. Dado que el principio de medición potenciométrica proporciona valores absolutos y no requiere ninguna conversión electrónica, la señal de retroalimentación de posición no tiene ningún retraso, es estable a la temperatura y es robusta frente a las influencias de la EMC. Bajo pedido, se puede personalizar el cable (longitud, acabado con enchufe) o la varilla de empuje (longitud, rosca, plano...).
