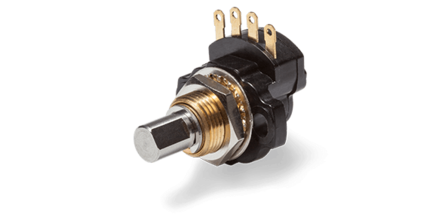

Encoder rotativo magnético (efecto Hall) MP1618
Encoder rotativo de 90° con bajo consumo de corriente, poca profundidad de instalación y opciones de montaje en carcasa de Ø22 mm
- Amplio rango de temperatura de funcionamiento -40...+105 °C
- También, disponible con electrónica redundante
- Menor consumo de energía ≤ 7 mA (simple), ≤ 14 mA (redundante)
- Montaje en casquillo o en brida
- Resolución casi infinita
- Ángulo de giro eléctrico efectivo ±45° (=90°)
Resolución | Casi infinita |
---|---|
Funciones / Características especiales | Sin tope mecánico |
Señal de salida | Analógica |
Clase de protección | IP40 |
Tecnología | Encoder magnético de efecto Hall |
Diámetro del eje | 6.00 mm |
Diámetro de la carcasa | 22 mm |
Montaje | Bushing, Brida |
Conexión eléctrica | Radial, Contactos de soldadura, Cable plano |
Ángulo de rotación eléctrico efectivo | max. 90° |
Profundidad de carcasa | min. 12 mm |
El encoder MP1618 es especialmente adecuado para aplicaciones de bajo consumo y requisitos de un amplio rango de temperatura de funcionamiento. El sensor funciona completamente sin contacto (efecto Hall "real" con resolución casi infinita) y garantiza la mejor vida útil. La opción con una electrónica redundante lo hace también de interés para aplicaciones con mayores requisitos de seguridad de funcionamiento. La instalación mediante brida o casquillo hace que este codificador rotativo sea compatible con una gran variedad de situaciones de instalación.
