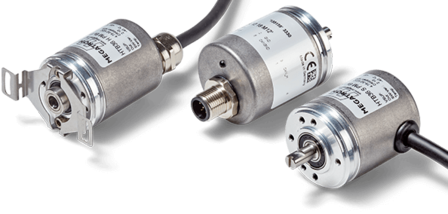

HTx36E - True-power-on CAN, SSI o inkremental

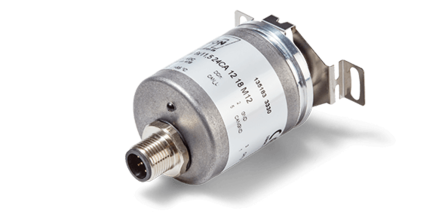

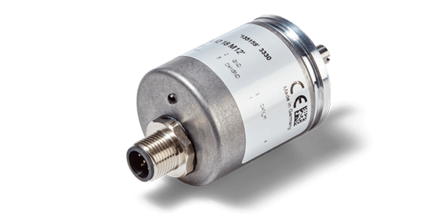

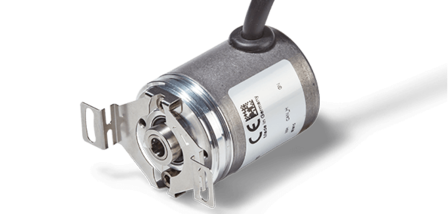

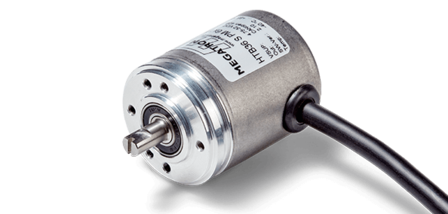

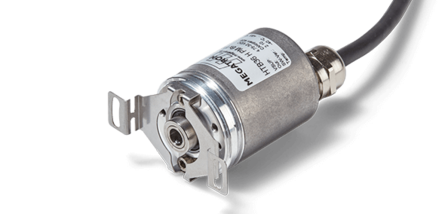

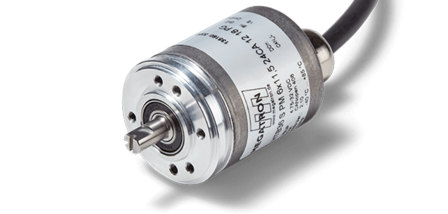

Encoder Hall de resolución alto con tecnología true-power-on, eje macizo o hueco
Encoder rotativo absoluto:
- CANopen, CAN SAE J1939, SSI
- Tecnología multivueltas sin batería y sin engranajes
- Resolución monovuelta de hasta 16 bits, multivuelta de hasta 43 bits
Encoder rotativo incremental:
- De 1 a 16384 ppr en 1 ancho de paso incremental
- Posición de impulso de índice (Z) parametrizable por el usuario
| Resolución | máx. 16 bit (monovuelta), 43 bit (multivuelta) / máx. 16384 ppr |
|---|---|
| Funciones / Características especiales | Eje hueco, True Power ON, Función Teach-In, Carcasa metálica |
| Señal de salida | CANopen, CAN SAE J1939, Incremental, SSI |
| Clase de protección | Eje IP65, Carcasa IP67 |
| Tecnología | Encoder magnético de efecto Hall |
| Diámetro del eje | 6.00 mm, 6.35 mm, 8.00 mm |
| Diámetro de la carcasa | 36 mm |
| Montaje | Servobrida, Taladros roscados |
| Conexión eléctrica | Axial, Radial, Cable, Conector |
| Ángulo de rotación eléctrico efectivo | máx. 3,2·10^15 grados (resolución multivuelta máx. 43 bit) |
| Profundidad de carcasa | min. 43 mm / max. 47 mm |
La electrónica de los encoders rotativos HTx36E en el nivel de resolución alto representa lo más avanzado hoy en día en el campo de los codificadores rotativos sin contacto con tecnología de medición magnética basada en gradiente. Son la punta de lanza del programa de codificadores rotativos magnéticos de MEGATRON, y son el producto estrella en términos de resolución/precisión, incluso cuando se miden los ángulos más altos posibles.
Esto es lo que representan los encoders HTx36E en el nivel de resolución alto
Para encoders rotativos absolutos:
- El método de medición true-power-on de multivueltas sin batería ni engranaje
- Las elevadas resoluciones de una y varias vueltas disponibles para obtener resultados de medición precisos
- La alta precisión del sistema para obtener los resultados de medición más precisos
Para encoders rotatorios incrementales:
- Resolución de 1 a 16384 impulsos por revolución (ppr), dentro de este rango número de incrementos de libre elección en una anchura de paso de incremento
- Opcionalmente, el cliente puede ajustar la posición de los impulsos (Z) en la aplicación
El bajo error del sistema y los sensores multivuelta sin engranajes ni baterías se basan en tecnologías patentadas. Para garantizar la alta precisión del sistema, cada encoder rotativo se armoniza automáticamente con un valor normal antes de salir de la fábrica.
La tecnología patentada de multivueltas sin batería y sin engranajes garantiza una captación fiable de la posición angular en caso de que el eje de los codificadores rotativos se accione en un estado sin tensión.
El bus de campo digital y las interfaces de comunicación CANopen, SAE J1939 y SSI permiten una transferencia fiable y digital de los valores medidos a la unidad de evaluación y garantizan una integración y supervisión sin problemas del encoder rotatorio como parte de la aplicación.
Para la transmisión de valores de medición, los codificadores rotatorios HTx36E en el nivel de resolución alto sólo están disponibles en combinación con interfaces digitales o incrementales. En comparación con la transmisión analógica, esto garantiza que los valores medidos puedan ser transmitidos al cliente y evaluados con suficiente precisión.
Por supuesto, la electrónica de los codificadores de alta calidad no sirve de nada si la mecánica del codificador no resiste las altas exigencias. La familia de codificadores rotativos HTx36E es uno de los productos de codificadores rotativos con tecnología de sensor magnético más robustos de la gama de productos de MEGATRON, gracias a la robusta carcasa metálica y al doble rodamiento de bolas que incluye el eje de acero inoxidable.
Los encoders HTx36E tienen una duración máxima dentro de sus especificaciones y dejan muy atrás a los sensores potenciométricos en términos de durabilidad, velocidades continuas del eje de accionamiento y estabilidad y repetibilidad de los valores medidos. Incluso en términos de vida útil, la robusta tecnología de adquisición de valores de medición óptica pierde en la comparación directa.
