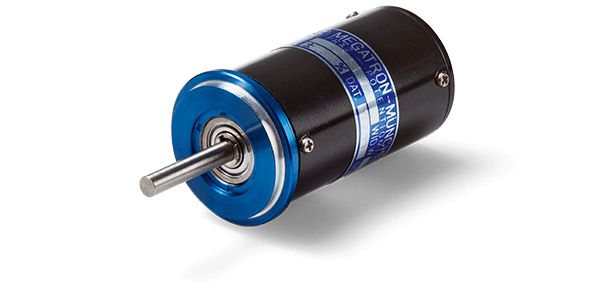

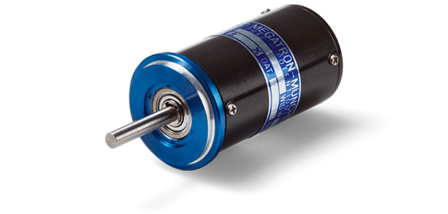

Potentiomètre multitour à fil bobiné ALS25

Potentiomètres avec une linéarité et une résolution exceptionnelles pour des plages de mesure de 3 à 20 tours dans un boîtier à bride servo de Ø25 mm

Jusqu'à 20 tours dans un boîtier compact
La bride servo permet un montage précis
Sur demande avec interrupteur de fin de course (CW, CCW)
Arbre arrière en option
Version tandem en option

Spécifications

Technologie du capteur	Potentiomètre à fil bobiné
Angle de rotation électrique effectif	Jusqu'à 7200°
Fonctions / Caractéristiques spéciales	Avec butées mécaniques, Opt. fin de course, Opt. multi-corps / tandem, Opt. arbre en arrière
Résolution	Dépends de la valeur de résistance
Signal de sortie	Analogue
Connexion életrique	Broches à souder, Radial
Protection	IP40
Montage	Bride Servo
Diamètre de l'arbre	4.00 mm
Diamètre boîtier	25 mm
Profondeur de boîtier	min. 30,5 mm

Description

Les potentiomètres de la série ALS25 sont utilisés comme ... Plus

Description du produit: Potentiomètre multitour à fil bobiné ALS25

Les potentiomètres de la série ALS25 sont utilisés comme capteurs multitours avec une linéarité et une résolution exceptionnelles pour des plages de mesure de 3 à 20 tours.

Malgré un diamètre de boîtier compact de seulement 25 mm, le potentiomètre offre une plage angulaire allant jusqu'à 20 tours et des options supplémentaires exceptionnelles telles que des interrupteurs de fin de course isolés galvaniquement pour les positions limites et jusqu'à 5 prises de l'élément de résistance. Pour les applications nécessitant des signaux redondants et/ou isolés galvaniquement, il est possible de choisir la variante tandem.

Téléchargements

Fiche technique ALS25

Fichiers CAO ALS25
