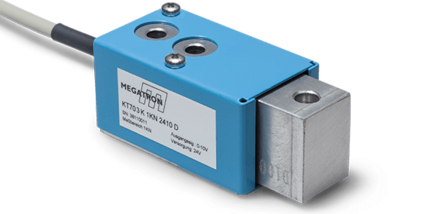

Poutre de flexion KT703
Capteur de force compact avec amplificateur de mesure numérique intégré et corps de mesure en aluminium pour des plages de mesure jusqu'à 1 kN
- Poutre de flexion compacte avec transducteur numérique intégré
- Sortie 0...10V, 4...20 mA @24 VSUP
- Transmission de la force via le filetage M5
- Jauges de déformation
- Alliage d'aluminium
Design | Poutre de flexion |
---|---|
Valeur nominale | 200 N, 500 N, 1000 N |
Direction de la force | Tension et Compression |
Signal de sortie | 0..10 V avec amplificateur intégré, 4..20 mA avec amplificateur intégré |
Protection | IP40 |
Amplificateur | Avec Amplificateur |
Les capteurs de force KT703 se caractérisent notamment par leur design compact, bien qu'ils disposent d'un amplificateur de mesure numérique intégré qui délivre des signaux de sortie de 0...10 V, 4...20 mA @ 24 VSUP. La force est introduite via le filetage interne M5 pour des plages de mesure allant jusqu'à 1 kN pour les forces de compression ou de traction. Le corps de mesure en aluminium fonctionne selon le principe de la double poutre de flexion. Le montage avec deux vis est simple et convient à toute surface plane et stable. Le principe de mesure du pont complet à jauges de Wheatstone a fait ses preuves depuis des décennies pour ce type de capteur de force et assure une longue durée de vie.
