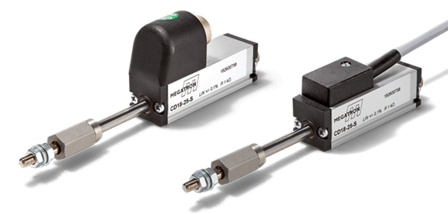

Capteur de position linéaire potentiométrique CD18

Transducteur de position potentiométrique CD18 avec tige poussoir guidée à l'arrière et à l'avant dans des longueurs de mesure de 25...150 mm

Versions câble et connecteur
Course de mesure de 25...150 mm
Tige poussoir guidée des deux côtés

Spécifications

Course électrique effective	From 25 to 150 mm in 5 variants
Technologie	Potentiométrique
Protection	IP40
Type de détection mécanique	Poussoir sans retour par ressort
Type de connexion électrique	Câble rond, Connecteur
Montage	Mounting clamps (1 set included)
Vitesse max. de travail	< 10 m/s
Résolution	Analogue en continu
Linéarité Ind. (meilleure)	±0.05 % … ±0.2 % (dep. on travel)
Température de travail min.	-30 °C
Température de travail max.	+100 °C
Tension d'alimentation	Potentiometric
Signal de sortie éléctr.	(tension - potentiométrique)
Longueur totale minimale	Court (< 15 cm), Moyen (15 to 50 cm)

Description

Les potentiomètres linéaires de la série CD18 ont une tige ... Plus

Description du produit: Capteur de position linéaire potentiométrique CD18

Les potentiomètres linéaires de la série CD18 ont une tige poussoir guidée des deux côtés et sont disponibles dans les longueurs de mesure 25...150 mm. Les capteurs sont équipés d'un accouplement (WKM8 1 pièce inclus dans la livraison) qui facilite le montage et compense le désalignement latéral. Un jeu de pinces est inclus dans la livraison.

Téléchargements

Fiche technique CD18

Fichiers CAO CD18
