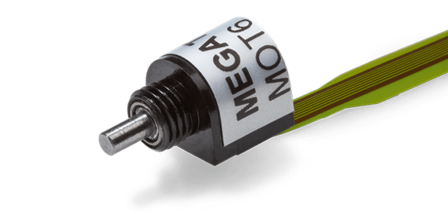

Codeur incrémental miniature MOT6
Codeur incrémental dans un boîtier très compact de Ø6 mm et haute résolution jusqu'à 1024 ppr. pour utilisation dans des appareils miniaturisés
- Boîtier très compact de Ø6 mm
- Connexion facile à l'électronique du client
- 1024 ppr. avec 2 canaux et impulsion de référence
- Tension de service 3,2 V, sortie de tension NPN
- Durable grâce au roulement à billes
Technologie du capteur | Codeur optique |
---|---|
Angle de rotation électrique effectif | max. 360° |
Fonctions / Caractéristiques spéciales | Boîtier métallique, Sans butée mécanique |
Résolution | 1024 ppr. |
Signal de sortie | Incrémental |
Connexion életrique | Câble, Radial |
Protection | IP40 |
Montage | Filetage central (Bushing) |
Diamètre de l'arbre | 1.50 mm |
Diamètre boîtier | 6 mm |
Profondeur de boîtier | min. 6.1 mm |
Le codeur rotatif optique de la série MOT6 dans un boîtier très compact de Ø6 mm est destiné aux applications pour lesquelles il est important d'avoir un capteur avec un haut degré de miniaturisation, une haute résolution et un montage convivial.
L'encodeur incrémental MOT6 se caractérise par de très petites dimensions. Il est particulièrement adapté à une utilisation dans des appareils miniaturisés. Les domaines d'application typiques sont les robots médicaux, les appareils médicaux et les robots spéciaux. L'encodeur incrémental avec des canaux A, B, Z et 1024 ppr., une tension de fonctionnement de 3,2 V et une sortie de tension NPN permet une connexion facile à l'électronique du client via la carte incluse avec des connecteurs correspondants.
