Transducteur linéaire inductif MAC

Capteur de déplacement LVDT robuste et compact, disponible en trois versions et avec des longueurs de mesure de 2 à 200 mm.

  • Très précis pour les petites courses de mesure (2...200 mm)

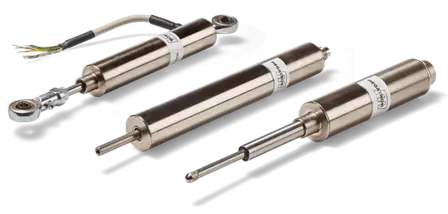

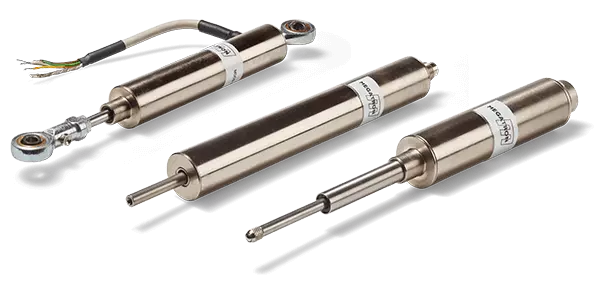

  • En 3 versions (rotules, sonde, noyau libre)
  • Pour des conditions environnementales difficiles (jusqu'à IP68)
  • Très longue durée de vie
  • Adapté à une dynamique élevée
LVDTProtection class IP68
La fiche technique
Spécifications
Course électrique effective From 2 to 200 mm in 7 variants
Technologie Inductif (LVDT)
Protection Up to IP68 (standard IP65)
Résolution Analogue en continu
Type de détection mécanique Front side push rod with / without spring return or loose push rod
Type de connexion électrique Câble rond, Connecteur
Montage Supports de montage / Bloc d'assemblage, Bride, Rotules
Signal de sortie éléctr. (inductive - LVDT sans éléctr.)
Linéarité Ind. (meilleure) ±0.25% … ±1% (dep. o. travel & option)
Température de travail max. +120 °C
Température de travail min. -35 °C
Longueur totale minimale Court (< 15 cm), Moyen (15 to 50 cm)
Tension d'alimentation 1..10 V RMS, (0,5..5 kHz)
Description
Les capteurs linéaires LVDT sont disponibles avec une pointe de ... Plus
Description
Fermer
Description du produit: Transducteur linéaire inductif MAC

Les capteurs linéaires LVDT sont disponibles avec une pointe de sonde et retour par ressort interne (MACT), avec des joints à rotule (MACG) pour compenser le décalage vertical ou horizontal ou avec une tige poussoir libre (MACL). Le principe de mesure inductif du MAC est configuré avec une bobine coulée dans un enroulement LVDT. Grâce au principe de mesure sans contact, une longue durée de vie peut être atteinte et permet une application hautement dynamique, en particulier si de petits mouvements oscillants doivent être détectés. La construction robuste du MAC inductif avec une étanchéité IP65 (IP67/68 en option) permet l'utilisation dans des applications lourdes.
