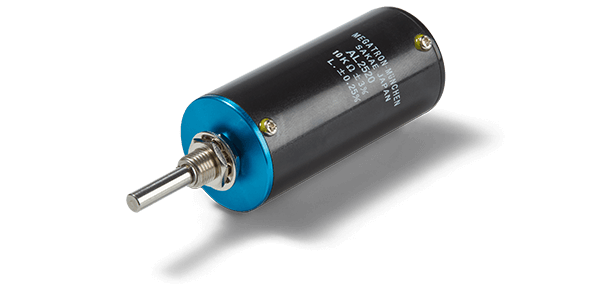

Potentiomètre multitour à fil bobiné AL25
Potentiomètre jusqu'à 20 tours dans un boîtier de Ø25 mm avec une linéarité et une résolution exceptionnelles
- Jusqu'à 20 tours dans un boîtier compact
- Interrupteur de fin de course en option (CW, CCW)
- Arbre arrière en option
- Version tandem en option
Technologie du capteur | Potentiomètre à fil bobiné |
---|---|
Angle de rotation électrique effectif | Jusqu'à 7200 |
Fonctions / Caractéristiques spéciales | Opt. multi-corps / tandem, Opt. arbre en arrière, Avec butées mécaniques, Opt. fin de course |
Résolution | Dépends de la valeur de résistance |
Signal de sortie | Analogue |
Connexion életrique | Radial, Broches à souder |
Protection | IP40 (optionnel IP65) |
Montage | Filetage central (Bushing) |
Diamètre de l'arbre | 4.00 mm |
Diamètre boîtier | 25 mm |
Profondeur de boîtier | min. 29 mm |
Les potentiomètres de la série AL25 sont utilisés comme capteurs multi-tours ou comme ajusteurs manuels, avec une linéarité et une résolution exceptionnelles pour des plages de mesure de 3 à 20 tours.
Malgré le diamètre compact du boîtier de seulement Ø25 mm, le potentiomètre est disponible avec jusqu'à 20 tours (7.200°) et offre des options supplémentaires exceptionnelles telles que des interrupteurs de fin de course isolés galvaniquement et jusqu'à 5 prises. Pour les applications nécessitant des signaux redondants et/ou isolés galvaniquement, il est possible de choisir la variante tandem.
