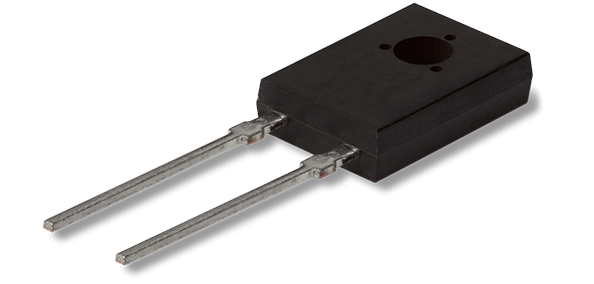

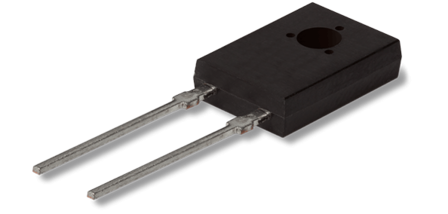

Résistance de puissance M126 - film métallique
Résistance de puissance de 20 watts à 25 °C dans un boîtier TO-126 et une tension de service maximale de 500 V dans un design compact.
- Puissance jusqu'à 20 watts (sur le dissipateur thermique)
- Dimensions réduites et design plat
- Plage de résistance 0,01 Ω...51 kΩ
- Tolérance de résistance de ±1%.
- Coefficient de température de ±50ppm/°C
- Boîtier TO-126
- Faible inductance (<50nH)
Technologie | Pellicule métallique |
---|---|
Design | Radial leaded, TO Housing |
Puissance nominale | ≤ 20W @25°C |
Intervalle de résistance | 0,01Ω..51kΩ |
Tolérance des résistences | ±1%..±5% |
Coefficient de température | ±50..±250 ppm/°C |
Température de travail max. | +155 °C |
Température de travail min. | -55 °C |
La résistance de puissance à couche mince M126 en boîtier TO-126 atteint une performance allant jusqu'à 20 watts @25 °C avec un dissipateur thermique de dimensions appropriées (non inclus dans la livraison) ou 1 watt sans dissipateur thermique. La résistance a une faible inductance (<50nH) et une plage de résistance de 0,01 Ω...51 kΩ avec une tolérance de résistance de ±1% et une résistance thermique de 5,9K/W. De plus, en raison de ses petites dimensions et de sa conception plate, la résistance est adaptée aux applications dans les unités de puissance, les circuits de contrôle et d'entraînement, l'automobile et une large gamme de dispositifs à haute fréquence.
