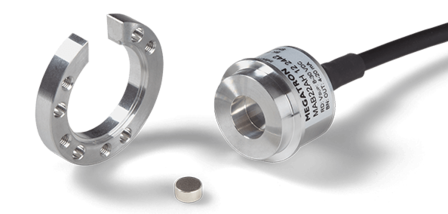

Codeur en kit à effet Hall avec signal analogique MAB22AH

Codeur en kit extrêmement robuste pour environnement difficile (IP67), avec câble rond.

Le produit n'est plus disponible. Produit successeur HTx25K

Cliquez ici pour la série HTx25K

Angle électrique 360
Classe de protection IP67
Pas de pièces d'usure (kit encodeur)
Réglage fin par une bague de montage à rotation libre
Tension d'alimentation 5 V, 9...30 V
Sortie analogique : 0...5 V ratiométrique, 0...10 V 4...20 mA, 0...20 mA

La fiche technique

Spécifications

Technologie du capteur	Codeur magnétique à effet Hall
Angle de rotation électrique effectif	max. 360°
Fonctions / Caractéristiques spéciales	Boîtier métallique, Sans butée mécanique, Codeur Kit
Résolution	Absolue 12 bit
Signal de sortie	Analogue
Connexion életrique	Axial, Câble, Radial
Protection	Jusqu'à IP67
Montage	Bague de serrage
Diamètre de l'arbre	3.00 .. 12.00 mm
Diamètre boîtier	22 mm
Profondeur de boîtier	min. 17.1 mm

Description

Le MAB22AH est adapté aux applications en environnement ... Plus

Description du produit: Codeur en kit à effet Hall avec signal analogique MAB22AH

Le MAB22AH est adapté aux applications en environnement difficile (IP67). Il est peu encombrant et peut être utilisé pour des applications exigeant une durée de vie élevée et un faible couple.

Divers porte-aimants en accessoire

Exemple d'application : codeurs rotatifs pour les solutions d'automatisation

Téléchargements

Fiche technique MAB22AH

CAD Files MAB22AH

Accessoires
