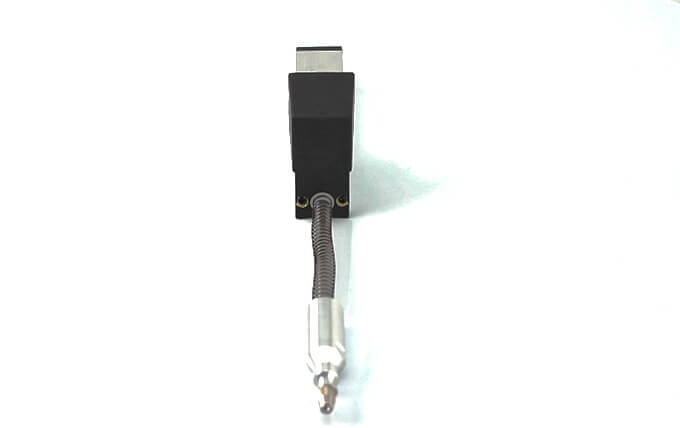

Transductor lineal potenciométrico SPR18
Sensor de desplazamiento de diseño industrial compacto con palpador con retorno por resorte para carreras de 25 a 100 mm
- Diseño industrial compacto
- Con palpador con retorno por muelle
- Larga vida útil y alta precisión
- Potenciómetro lineal con resolución casi infinita
- Longitudes de medición de 25 mm a 100 mm
| Recorrido eléctrico efectivo | De 25 a 100 mm en 4 variantes |
|---|---|
| Tecnología del sensor | Potenciométrico |
| Clase de proteción | Hasta IP54 (estándar IP40) |
| Resolución | Analógica continua |
| Detección de la posición mecánica | Varilla lateral delantera y trasera con retorno por resorte. |
| Tipo de conexión eléctrica | Cable redondo, Conector |
| Forma de montaje | Abrazaderas de montaje (1 juego incluido) |
| Señal de salida electr. | (tensión - potenciométrico) |
| Linearidad ind. (mejor) | ±0.1% … ±0.2% (dep. on travel) |
| Velocidad de trabajo | < 5 m/s |
| Temperatura de trabajo max. | +105 °C |
| Temperatura de trabajo min. | -30 °C |
| Longitud mínima total | Corto (< 15 cm), Mediano (15 to 50 cm) |
| Tensión de alimentación | Potentiometric |
Los sensores de desplazamiento de la serie SPR18 se utilizan en aplicaciones industriales, que requieren un transductor lineal compacto con palpador con retorno por muelle, larga vida útil, alta precisión, varilla de empuje guiada por detrás y por delante para longitudes de medición de 25 a 100 mm.
Los potenciómetros lineales compactos y robustos de la serie SPR18 están diseñados para aplicaciones industriales. El perfil de la carcasa de aluminio anodizado corresponde a la dimensión industrial habitual con 18x18 mm. El transductor dispone de una bola de acero inoxidable en la punta de la sonda, por ejemplo, para la exploración de perfiles o para el control de distancias. En la serie de sensores de desplazamiento SPR18 la detección mecánica del movimiento lineal se realiza mediante una varilla de empuje guiada por detrás y por delante. La medición potenciométrica de la distancia se realiza con un elemento resistivo de plástico conductor de alta resolución. El sistema compacto de medición de recorrido tiene una vida útil muy larga y una gran precisión gracias a su buena linealidad. Dado que el principio de medición potenciométrica proporciona valores absolutos y no requiere ninguna conversión electrónica, la señal de retroalimentación de posición no tiene ningún retraso, es estable a la temperatura y es robusta frente a las influencias de la EMC. Bajo demanda, es posible personalizar el cable (longitud, acabado con enchufe) o la varilla de empuje (longitud, rosca, plano...). El SPR18 está disponible con conexión por enchufe y por cable.
