Sensores de ángulo

Cada tecnología de sensores tiene sus propias ventajas, que estaremos encantados de determinar como parte de nuestra consulta con los requisitos de su aplicación.

Guía del sensor de ángulo

Sensores de ángulo

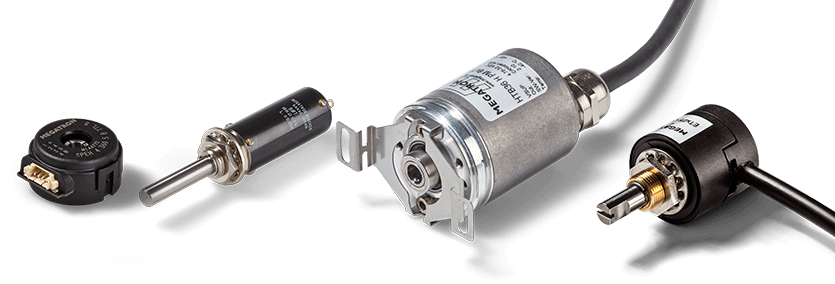

Codificadores angulares absolutos y sensores angulares ópticos, así como potenciómetros

La detección de ángulos de rotación en aplicaciones exigentes requiere a menudo una adaptación técnica del sensor de ángulos al entorno específico de la aplicación. MEGATRON es su experto para estos casos. En el marco de nuestro servicio de asesoramiento, seleccionamos la variante más adecuada para su proyecto tras analizar los requisitos junto con usted. La propia aplicación siempre determina la elección del producto.

La mejor solución posible puede requerir la optimización del producto. En casos sencillos, se trata de un montaje de cables a medida, la geometría del eje o la programación de la curva de salida. Además, realizamos ajustes fundamentales en el producto, que ya podemos proponer para cantidades relativamente pequeñas.

Nuestro objetivo es ofrecer el mejor resultado funcional y económico para cada cliente. Asegurando las entregas a tiempo, le acompañamos hasta el final del ciclo de vida de su aplicación. Un paquete completo exactamente para sus necesidades. Ese ha sido nuestro lema durante más de 60 años.

Guía Sensores angulares
Cerrar

¿Qué es un sensor de ángulo?

Los sensores de ángulo se utilizan como componente en aplicaciones para la detección sensorial o la especificación de valores de consigna mecánicos. El nombre de sensor de ángulo indica que el sensor mide una dimensión en grados angulares. En la mayoría de los casos, un sensor angular se conecta a la aplicación a través de un eje sensor y la posición se determina mediante el movimiento de rotación y el sentido de giro. El grado angular detectado se comunica como señal eléctrica a una unidad de evaluación y proporciona información sobre la trayectoria desplazada en la aplicación. Además del diseño mecánico de los codificadores angulares, la tecnología de sensores que contienen es el criterio decisivo para la calidad y el funcionamiento óptimos de la aplicación.


Tecnologías de sensores de ángulo

La selección de diferentes variantes de productos suele ser variada, pero sus propiedades suelen ser tan específicas de las distintas tecnologías que puede resultar difícil elegir un producto. En el marco de nuestra consulta, discutiremos con usted la solución técnica y económica óptima. En línea, le ofrecemos una breve guía sobre el tema de los sensores angulares, que explica brevemente el tema aquí. Para más información, consulte las guías respectivas.

Tecnología de los sensores: La tecnología de los sensores es decisiva para la calidad y el funcionamiento de la aplicación. La tecnología del sensor define de forma decisiva las propiedades del mismo. Familiarícese con las ventajas e inconvenientes de cada tecnología en función de su aplicación. A menudo, la selección puede reducirse considerablemente.

  • Potenciómetro
  • Magnético (Hall)
  • Óptico

En nuestras guías explicamos la tecnología respectiva para


Consideraciones básicas para la decisión del producto

Rango de medición: A la hora de seleccionar la tecnología es especialmente importante el rango de medición del ángulo que debe detectar un sensor. Los rangos de hasta 360° se cubren con sensores de un solo giro y los rangos superiores con sensores multivuelta, que pueden tener diferentes diseños en función de la tecnología elegida.

Condiciones ambientales: ¿Qué tamaño, construcción, montaje, mecánica, materiales y clase de protección tiene el sensor angular? ¿Existen requisitos especiales debido a las condiciones ambientales y de aplicación imperantes? ¿Cuál debe ser la vida útil de la mecánica y los sensores? ¿Qué velocidades de actuación cabe esperar?

Interfaces eléctricas: ¿Qué interfaz es la óptima con respecto a la calidad requerida de la señal, el procesamiento de la información y qué factores ambientales influyen? ¿Son más útiles los analógicos, como los de tensión o corriente, o los digitales, como los SSI, SPI, SSI?

Conexiones eléctricas: ¿Qué conexiones son convenientes para la instalación y el mantenimiento? ¿Qué condicionantes de espacio, longitudes de cable o condiciones ambientales especiales hay que tener en cuenta?

Precisión: ¿Qué precisión debe tener la medición y qué factores ambientales pueden influir en ella? ¿Cuáles son los requisitos relativos a la linealidad, la histéresis, la repetibilidad, la deriva de temperatura y muchos más?
