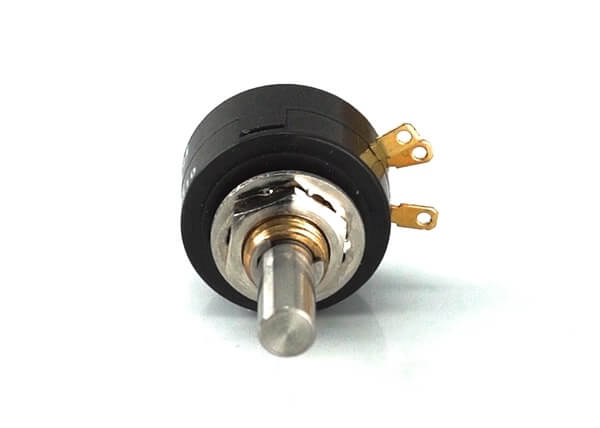

Potentiomètre à fil bobiné RP19/20

Potentiomètre de précision compact avec une bonne précision et un angle de rotation électriquement efficace élevé dans un boîtier de Ø22 mm

  • Potentiomètre à fil bobiné de haute précision
  • Angle de rotation électriquement efficace très élevé de 355° ±5°.
  • Capteur compact avec une profondeur d'installation de 12 mm
  • Avec ou sans butée mécanique (320° / 360°)
  • Version tandem en option / max. 10 en ligne possible
PotentiometerTandem
La fiche technique Demande de prix
Spécifications
Technologie du capteur Potentiomètre à fil bobiné
Angle de rotation électrique effectif max. 355°
Fonctions / Caractéristiques spéciales Sans butée mécanique, Avec butées mécaniques, Opt. multi-corps / tandem, Opt. arbre en arrière
Résolution Dépends de la valeur de résistance
Signal de sortie Analogue
Connexion életrique Radial, Broches à souder
Protection IP40 (IP65 en option)
Montage Filetage central (Bushing)
Diamètre de l'arbre 6,00 mm 6,35 mm
Diamètre boîtier 22 mm
Profondeur de boîtier min. 12 mm
Description
Les potentiomètres RP19/20 en boîtier Ø22 mm conviennent aux ... Plus
Description
Fermer
Description du produit: Potentiomètre à fil bobiné RP19/20

Les potentiomètres RP19/20 en boîtier Ø22 mm conviennent aux applications où un capteur précis et compact avec un angle de rotation électriquement efficace élevé est requis.

La série de potentiomètres RP19/20 (RP19 avec butée mécanique) est une série polyvalente qui s'adapte à une large gamme d'applications et est souvent utilisée comme capteur de retour dans les systèmes de commande de vannes. En outre, le capteur convainc par sa bonne précision. Les broches de connexion radiales plaquées en or sont adaptées aux connecteurs plats (2,8 mm selon la norme DIN 46247 partie 3).

  • Potentiomètre à fil bobiné précis
  • Avec ou sans butée mécanique (320° / 360°)
  • Angle de rotation élevé et électriquement efficace de 355° ±5°.
  • Capteur compact avec une profondeur d'installation de 12 mm
  • Avec de nombreuses options

Options :

  • Etanchéité de l'arbre avant
  • Adaptation de l'arbre frontal
  • Fente pour tournevis
  • Linéarité améliorée
  • Tolérance de résistance améliorée
  • Arbre arrière
  • Mise à terre centrale
  • Version tandem

Remarque : Les versions RP19 avec butée sont également utilisées comme commande manuelle.

Nous proposons de nombreuses adaptations sur demande : Potentiomètres multi-groupes, boîtier étanche, angles de rotation électriques et mécaniques spéciaux, et tolérances spéciales de résistance et de linéarité. De plus, nous pouvons monter des roues dentées ou attacher des câbles avec ou sans connecteurs et bien plus encore. Veuillez utiliser notre formulaire de demande et décrire votre application, afin que nous puissions déterminer le produit optimal pour votre conception.
