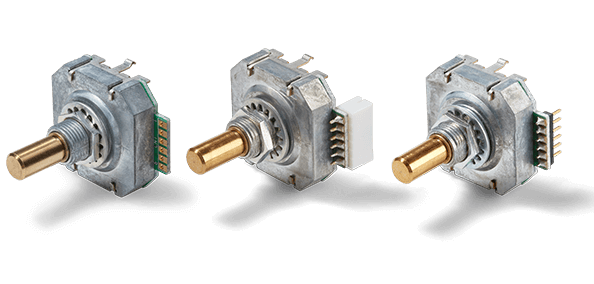

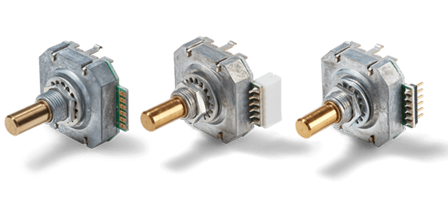

Codeur manuel opto-électronique MRX50

Ces codeurs de panneau inégalés offrent la combinaison de 50 impulsions avec détente et bouton-poussoir dans la classe de protection IP65.

  • Combinaison unique sur le marché d'un boîtier compact avec 50 ppr., détentes et un bouton poussoir.
  • Durée de vie > 1 million de tours
  • Jusqu'à IP65
  • Alimentation 5V ou 3.3V
  • Sortie TTL avec trigger de Schmitt
incrementalProtection class IP65
La fiche technique
Spécifications
Technologie du capteur Codeur optique
Angle de rotation électrique effectif max. 360°
Fonctions / Caractéristiques spéciales With/without push button switch; 50 detents
Résolution max. 50 ppr.
Signal de sortie Incrémental
Connexion életrique Broches à souder, Câble, Radial
Protection Jusqu'à IP65
Montage Filetage central (Bushing)
Diamètre de l'arbre 6.35 mm, 6.00 mm
Profondeur de boîtier min. 10 mm
Description
Les codeurs compacts MRX50 avec 50 ppr. prouvent leur précision ... Plus
Description
Fermer
Description du produit: Codeur manuel opto-électronique MRX50

Les codeurs compacts MRX50 avec 50 ppr. prouvent leur précision et leur qualité même après plusieurs centaines de milliers d'opérations et sont personnalisables sur demande.

Le codeur de panneau MRX50 est, dans la somme de ses caractéristiques, hors de concurrence. La conception de ce produit, avec ses 50 détentes et son bouton-poussoir, même sous des exigences environnementales accrues (IP65), ne peut être retrouvée une seconde fois. Le codeur de panneau robuste et précis garantit, même après plusieurs centaines de milliers d'opérations, la qualité largement inchangée de ses propriétés haptiques, telles que la détente et le jeu de l'arbre. Cela nous a été confirmé par les clients qui ont subi les tests complets de ce capteur et qui ont opté pour le MRX50. Cela fait de ce codeur manuel le premier choix lorsqu'une importance particulière est accordée à la longévité avec une qualité constante. MEGATRON personnalise les codeurs à panneau à la demande du client. Une adaptation individuelle du produit peut être une géométrie d'arbre spécifique, un couple de détente ou une force de bouton-poussoir personnalisés, ainsi que des variantes de connexion électrique spéciales. Répartition du portefeuille

  • Détentes / résolutions: Un cran mécanique de 50 ppr (25 "clics" audibles et tactiles) est disponible.
  • Couples de détente: Deux variantes Le codeur de panneau MRX50 offre deux couples de crantage : 0,4 ±0,2 Ncm ou 0,8 ±0,2 Ncm. Sur demande, nous réalisons des couples d'encliquetage individuels selon les besoins du client.
  • Bouton poussoir: Avec ou sans bouton poussoir Le codeur de panneau est doté d'un bouton poussoir intégré (ou sans, en option). Dans la comparaison du portefeuille, la course du bouton poussoir MRX50 se trouve au milieu. Pour les applications nécessitant une course plus longue du bouton-poussoir, veuillez consulter la série MRT, pour une course plus courte, la série MRB.
  • ConceptionCompact en quatre variantes de connexion électrique, côté arbre jusqu'à IP65.
  • Alimentation / signal de sortie : Alimentation 5 V ou 3,3 V, sortie TTL.
