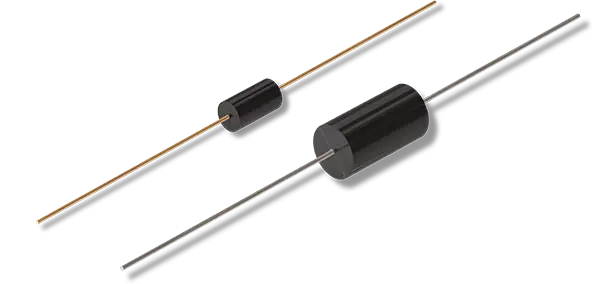

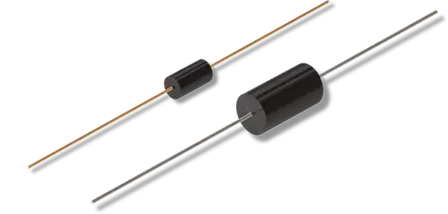

Resistore di precisione ASTRO2 - avvolto a filo

Resistore di precisione avvolto a filo con campo di impiego estremamente ampio e bassa induttanza

I resistori di precisione della serie ASTRO2 sono progettati per applicazioni di misura e riferimento molto impegnative, in cui servono elevata precisione, stabilità dei parametri e una gamma resistiva molto estesa. La resistenza elettrica è realizzata tramite una bobina avvolta a filo inglobata in un contenitore epossidico. Grazie all’avvolgimento multistrato e multicamera (bifilare), l’induttanza è fortemente ridotta nonostante l’uso del filo, permettendo l’impiego dei resistori anche in rami di misura in cui gli effetti induttivi darebbero disturbo.

Con una gamma da 1 Ω a 5 MΩ e tolleranze a partire da ±0,005 %, ASTRO2 copre uno spettro straordinariamente ampio di applicazioni, dai rami di misura a bassa resistenza e funzioni shunt fino ai resistori di alta tensione e riferimento nella gamma dei MΩ. A seconda del tipo, sono disponibili potenze nominali da 0,08 W a 1,5 W, con tensione massima di lavoro fino a 900 V e un intervallo di temperatura di funzionamento da −55 °C a +145 °C (riduzione di potenza secondo curva di derating).

Il coefficiente di temperatura è graduato in base al valore resistivo e parte da ±10 ppm/°C per R > 100 Ω, passando attraverso ±20 ppm/°C e ±30 ppm/°C in gamme intermedie fino a ±50 ppm/°C. Per esigenze particolari possono essere realizzate configurazioni TC specifiche da −20 ppm/°C a +6000 ppm/°C, ad esempio per compensare altri componenti di circuito dipendenti dalla temperatura.

Per aumentare la stabilità a lungo termine, i resistori avvolti vengono sottoposti a un processo di invecchiamento controllato (power conditioning) durante la produzione. Questo riduce la deriva successiva in esercizio; tipicamente si ottiene una stabilità di ±100 ppm/anno, con versioni opzionali fino a ±20 ppm/anno. Queste caratteristiche rendono la serie ASTRO2 particolarmente adatta a compiti di laboratorio e calibrazione, amplificatori di misura ad alta precisione, ponti di misura, reti di riferimento o altri circuiti di precisione che richiedono la combinazione di tenuta in tensione, gamma resistiva e accuratezza.

Opzioni

• Gamma resistiva: 1 Ω a 5 MΩ, valori liberamente selezionabili
• Tolleranze: ±0,1 %, ±0,05 %, ±0,01 %, ±0,005 % (per gamme definite)
• Coefficienti di temperatura: standard ±10…±50 ppm/°C (dipendente dal valore), configurazioni opzionali da −20 ppm/°C a +6000 ppm/°C e varianti speciali fino a ±1 ppm/°C
• Set di resistori con tolleranze combinate molto strette, ad esempio fino a ±0,001 % e ±0,5 ppm/°C per catene di misura abbinate
• Materiale dei terminali disponibile con connessioni in Balco o platino per valori TC elevati e definiti
• Forme speciali di piega dei terminali per adattarsi a layout personalizzati del cliente
